多极接地装置是什么?

作者:老电工时间:2016-09-05 11:25:50

多极接地装置是什么?

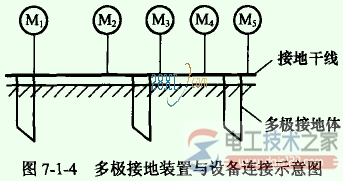

多极接地装置是指有两个以上接地体,接地体之间采用扁铁或圆铁连接在一起组成接地干线并将接地支线以并联方式接于接地干线上的一种接地装置,如图7—1—4所示。
该种接地装置组成形式可进一步降低接地电阻的阻值,其有可靠性高、应用较广的特点,常用于对接地要求较高及设备接地点较多的场所。
多极接地装置
附1,接地棒和接地极的区别
接地体和接地极按规范统称为接地装置。
在防雷接地描述中: 电气设备的某部分用金属与大地作良好的电气连接,称为接地。埋进地中并直接与大地接触的金属导体,称为接地体(或接地极)。
兼作接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等,称为自然接地体;而为了接地埋进地中的圆钢、角钢等接地体,称为人工接地体。
连接设备接地部分与接地体的金属导线,称为接地线。接地体和接地线的总和,称为接地装置。
人们喜欢把人工接地装置(与现有的建筑物无关,需另外增设的,如打角钢桩)称为人工接地极。把利用建筑物基础钢筋的接地装置称为基础接地体。
可见,极是较小的点,用于人工接地装置.体是较大的面,用于自然接地装置。
具体的说,直接与土壤接触,用以与大地作为一定流散电阻的电气连接的金属导体或导电组称为接地体,通常由金属管制成。但是一般不用铜板,由于很快就腐蚀了。接地极就是与大地充分接触,实现与大地连接的电极接地极可也是单根导体,也可以是很多个导电体连接的组合,其主要是为雷电流提供那么一个点与大地之间有一个较低的电阻通路,便于雷电流散进大地泄放,但是所埋进的单根导电体或者是多个导电体的组合必须要有在一定的时间内能够连续通过雷电流的能力。
