保护间隙保护电气设备防止雷击的方法详解
作者:老电工时间:2016-10-14 08:44:40
保护间隙保护电气设备防止雷击的方法
雷电击中送电线路后,行波沿导线前进,若无适当保护措施必然进入变电所(站) 或其他用电设备,造成变压器、电压
互感器或大型
电动机绝缘损坏,避雷器就是防止行波侵入而设置的。
最简单的保护装置,如图1所示的保护间隙,当线路侵入冲击过电压时,保护间隙是被击穿,从而使被保护物的设备绝缘免受过电压的损害。
保护间隙虽然简单,但当间隙被击穿后,因其熄弧能力低,必须依靠
断路器才能切断续流,故只能在无避雷器而且有自动重合装置的条件下采用。

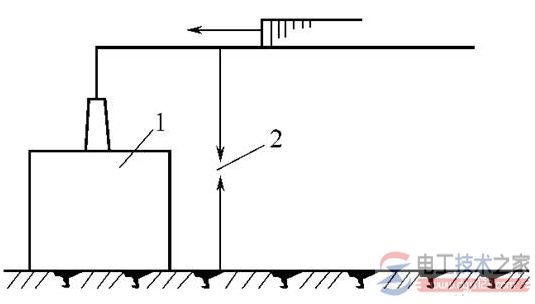

图1 用保护间隙保护电气设备
避雷器在工频
额定电压时,两极间呈绝缘状态而不导通,当发生过电压并达到动作电压时即导通而释放电荷,限制过电压幅值,保护电气设备,如图2所示。

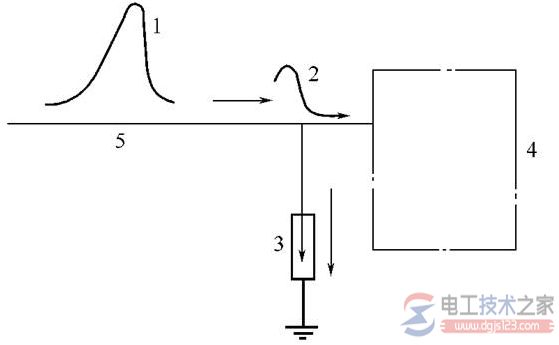

图2 避雷器的防雷原理图
1—雷电冲击波;2—被限制的过电压;3—避雷器;
4—被保护电气设备;5—线路
