电压表间接法测量电源空载电压的步骤详解

有关电压表间接法测量电源空载电压的步骤，为准确地测出被测电压，可采用间接测量法，用一已知内阻(Rv)的电压表，测得电压U′的值，调节R的阻值，使电压表读数U″刚好是电压U′的1/2。

电压表间接法测量电源空载电压

在电子线路中，经常遇到电源内阻较大的电压的测量问题。如果用直接测量法，电压表的内阻以及电源的内阻压降都会给测量结果带来较大误差。

为准确地测出被测电压，可采用间接测量法。

测量步骤(图示电路中空载电压Ux和电源内阻R0都未知)：

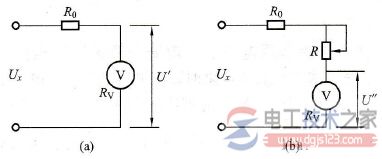

图1 间接法测量电源空载电压

(a)步骤1；(b)步骤2

(1)按图(a)所示的电路，用一已知内阻(Rv)的电压表，测得电压U′的值。

(2)按图 (b)所示的电路，调节R的阻值，使电压表读数U″刚好是电压U′的1/2。可得

图2，将U″=1/2U′代入上式U″中得

图3，由此可列出方程组

从而解得：
