有关磁电式电流表的知识,介绍了磁电式电流表的读数方法,怎么对磁电式电流表进行读数,有几种常用的读数方法,电工天下小编带大家来了解下。

磁电式电表的读数方法

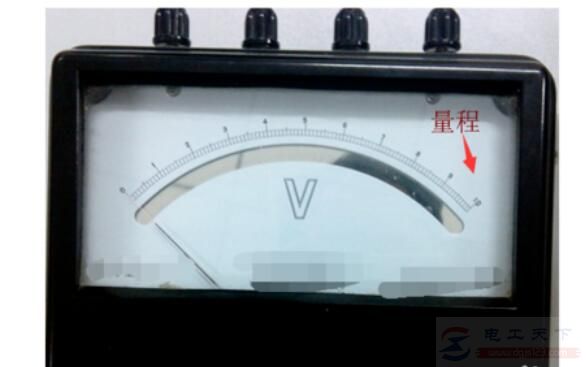

1、看量程:根据待测数据的量程和大小,选择不同型号的电表。

磁电式电流表的读数方法,磁电式电流表的读数原理

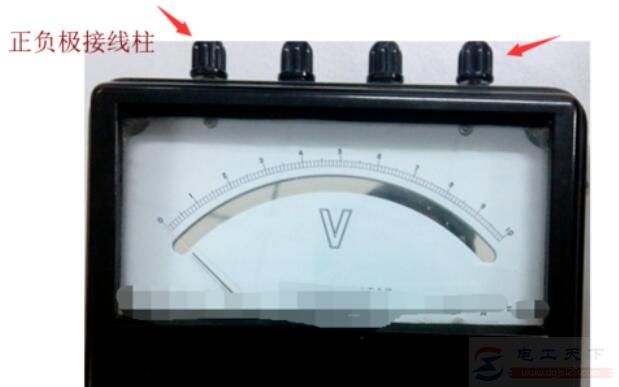

2、看电流方向:磁电式电表的指针偏转与周围磁场方向有关,必须从正极接入电路电源的正极端,负极接入电路电源负极,不能反接。

磁电式电流表的读数方法,磁电式电流表的读数原理

3、看电表用途:磁电式电流表,应串联在电路中;磁电式电压表,应并联在电路中,读数的单位不同。

磁电式电流表的读数方法,磁电式电流表的读数原理

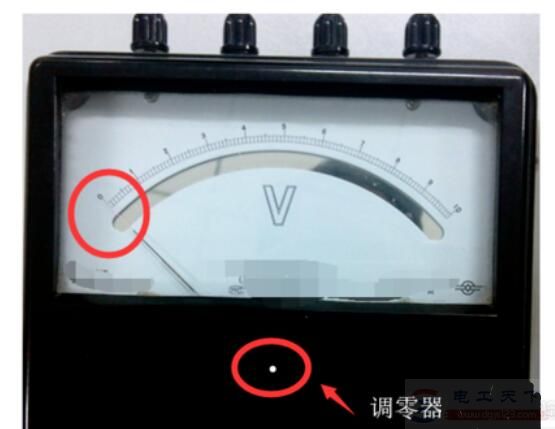

4、看调零:读数前,先通过面板上的调零器使指针刚好指在“零”点。

磁电式电流表的读数方法,磁电式电流表的读数原理

5、看姿势:读数时通过仪表盘上的平面镜反射像来观察读数,为了减小读数误差,需要让眼睛从仪表盘的正上方,垂直往下看指针在平面镜里面的投影像来读数。当指针和里面的像看上去完全重合时,读出来的数据才准确。

磁电式电流表的读数方法,磁电式电流表的读数原理

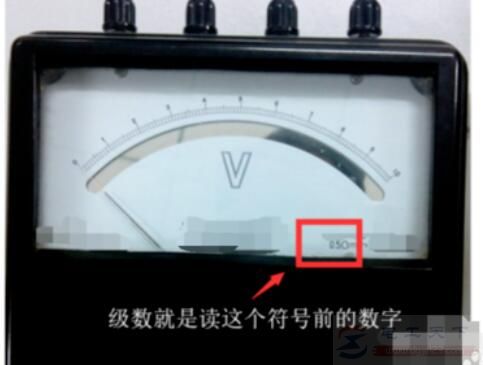

6、看误差(不确定度):仪器的不确定度或仪器误差,通常等于量程×级数%,级数从表头里面可以看出来,比如下图中级数就是0.5级:

磁电式电流表的读数方法,磁电式电流表的读数原理

磁电式电流表的读数原理

磁电式电流表应用了电磁阻尼的工作原理,以方便进行读数,其基本原理为:为了使指针摆动快速稳定下来,便于快速读出示数,磁电式电流表将线圈绕在闭合的铝框上,在闭合的铝框内产生感应电流,获得电磁阻尼力矩,以使线圈快速稳定在所示数值的位置。

以上就是磁电式电流表的读数方法及读数原理,希望对大家有所帮助。
