家用电表的接线原理图，二种电表的常见接线方式

有关家用电表的接线方式，家用电表在接线时，分为二种方式，一是直接接入式，二是经互感器的接入式，这里分享下不同电表接线方式的原理图，供大家学习参考。

家用电表接线原理图

如下图：

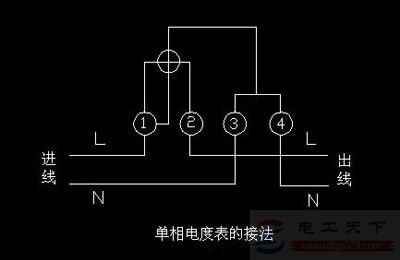

单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

1、直接接入法

若负载的功率在电度表允许的范围内，也就是说流过电度表电流线圈的电流不会导致线圈烧毁，就可以采用直接接入法。

接线方法：

二种接线方法：一种是1、3接进线，2、4接出线；一种是按1、2接进线，3、4接出线。

无论采用哪一种接入法，相线（火线）必须接入电表的电流线圈的端子。有些电表在接线时，需要参照接线端子盖板上的接线图去接。

2、经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时，需要使用电流互感器进行电流变换，把电流互感器接电度表的电流线圈。

有二种接线方法：

（1）单相电度表内5和1端未断开时的接法。

表内短接片没有断开，互感器的K2端子禁止接地。

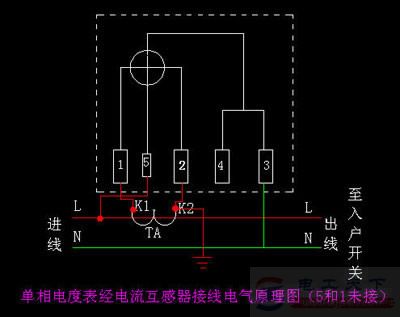

（2）单相电度表内5和1端短接片已断开时的接法。

表内短接片已断开，互感器的K2端子应接地，电压线圈应接于电源两端。

以上介绍了家用电表的接线原理图，以及电表的二种接线方法，希望对大家有所帮助。
