在三相电表的多种接线方式中，有一种就是经互感器的接线方式，三相四线电表常用这种接线方式，究竟三相电表怎么经互感器接线，具体的接线方式是怎么样的，一起来了解下。

三相电表经互感器的接线方式

当电能表参数（电压与电流量限）与所需测量电路的参数（电压与电流数值）不相适应时，电表需经互感器接入。

以下是经互感器的电表的接线图：

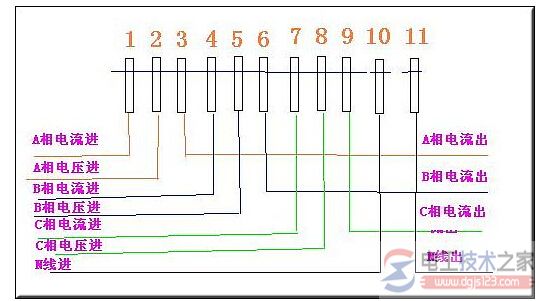

图1，三相三线电表经互感器的接线图

三相三线电能表经互感器接线的几要求：

1、电表的额定电压应与电源电压一致，额定电流应是5A的。

2、按正相序接线，三相四线有功电能表的零线必须入表，零火不得反接。

3、电流互感器一次额定电流应满足负荷电流的需要，电流互感器的变比相同，K2端应接地或接零，为便于接线选LQG型的，精度应不低于0.5级。电流互感器的极性要用对，不能反接。

4、二次线应使用绝缘导线，中间不得有接头。截面：电压回路不小于1.5m㎡；电流回路不小于2.5m㎡；一次线按一次负荷电流选。

5、二次线应排列整齐，两端穿带有回路标记和编号的(标志头)。

6、当计量电流超过250A时，其二次回路应经专用端子接线，各相导线在专用端子上排序；自上至下，或自左至右为u、v、w、n。

7、三相三线电能表，仅可对三相三线对称或不对称负载作有功电量的计量。

8、开关熔断器接负荷侧。

9、电能表的金属外壳应接地。

电流互感器与三相四线电表接线图

三相四线电度表的接线图，不带电流互感器的三相四线电表接线图、带电流互感器的三相四线电表接线图二种情况，学习三相四线电度表的接线方法，智能远程三相四线电表接线方法等。

三相四线电度表与互感器的接线图

有关三相四线电度表与互感器的接线方法，三只电流互感器怎样连接三相四线有功电表，这里分享一个完整的接线图，供大家参考。

三相电表与互感器的接线图

分享一个三相电表与互感器的接线图，了解下三相电度表的接线方式。

三相电表接线图

有关带电流互感器的三相电表的接线图，接线方式为单相、三相星形和不完全星形三种，三相四线电表接线图与接线方法，包括三相四线式、三相三线式、三相四线电表加互感器实物接线图等。

单相电能表经互感器的接线图

有关单相电能表附电流互感器的正确接线图，单相电能表接负荷，与电流互感器连接的接线方法，一起来了解下。

电能表正确接线图

教大家画出三相四线有功、无功电能表和电压、电流互感器的正确接线图，若电压互感器为Y，Y型接线时怎么保证正确接线，一起来了解下。

三相四线电能表的接线图

三相四线电能表与电流互感器的接线图，电能表第一相电流线圈进出线接反的错误接线图，并计算出其误差的更正系数，通过实例来学习其接线方法。

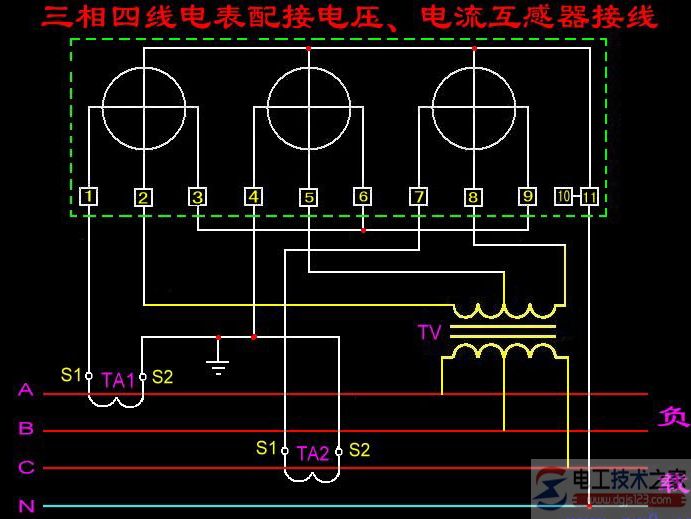

三相四线电表经互感器的接线示意图

三相四线电表接电压互感器与电流互感器的接线图，需要的朋友参考下。

电流表与电流互感器的连接

电流表与电流互感器的连接问题，电流表是否可以与电流互感器直接相连，单相的另一根接直接接负载，三相的另两根接负载，包括穿心式接线与非穿心式接线。

以上就是三相电表经互感器的主要接线方式，希望对大家有所帮助。
