户内式隔离开关的安装要求

10kV高压隔离开关安装的一般要求：

1、隔离开关的刀片应与固定触头对准，并接触良好，接触面处应涂凡士林油；

2、隔离开关的各相刀片与固定触头应同时接触。前后相差不大于3mm；

3、隔离开关拉开时，刀片与固定触头间的垂直距离：户外式应大于180mm；户内式应大于160mm；

4、隔离开关拉开时，刀片的拉开角度不应小于：户外式为35度；户内式为65度；

5、固定触头端一般接电源，但主进柜“倒进火”的除外，下隔离开关接负载。垂直安装时，固定触头在上侧；

6、隔离开关的传动部件不应有损伤和裂纹，动作应灵活；

7、单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；

8、单极隔离开关的背板应采用不小于50×50×5mm的角钢，穿钉直径不小于12mm；

9、隔离开关的延长轴、轴承、连轴器及曲柄等传动部件，应有足够的机械强度，联杆轴的销钉不应焊死；

10、隔离开关的拉杆应加保护环；

11、带有接地开关的隔离开关，接地刀片与主触头间应有可靠的闭锁装置；

隔离开关操作机构的安装位置应符合下列要求：

1、操作机构的固定轴距地面高度不应低于1米；

2、依墙安装时手柄中心距侧墙不应小于0.4米；

3、侧墙安装时，手柄中心距侧墙不应小于0.3米；

4、手柄中心距带电部分的距离不应小于1.2米。

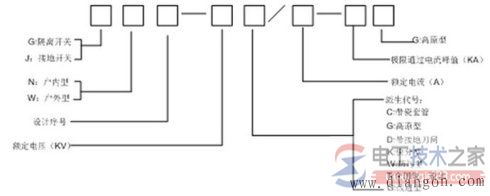

高压隔离开关型含义：

型号解释：

G N 1 9 – 10 C / 400    其中G表示隔离开关，N表示户内型，1 9为设计序号，10表示额定电压为10KV

C表示带绝缘瓷套管，400表示额定电流为400A。

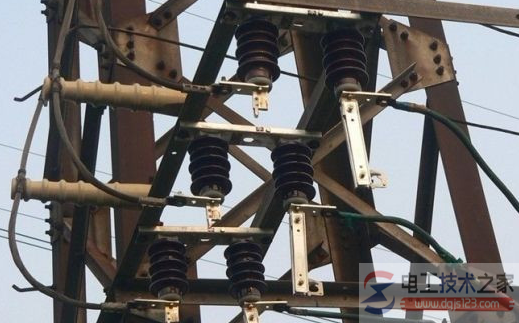

G W 9 – 10 ( W ) / 400  其中G表示隔离开关，W表示户外型，9为设计序号，10表示额定电压为10KV

( W )表示防污型，400表示额定电流为400A。
