只有三相火线无零线怎么接220V的照明灯

作者:老电工时间:2022-09-19 15:25:40

在连接220V的照明灯时,是否一定需要零线才能亮?为什么老师傅会说380V的电源不需要零线也能使220V的灯点亮,在碰到这种问题时怎么办,只有三相火线无零线怎么接220V的照明灯,下面具体来看下。

无零线接220V照明灯的方法

只有三相火线无零线怎么接220V的照明灯

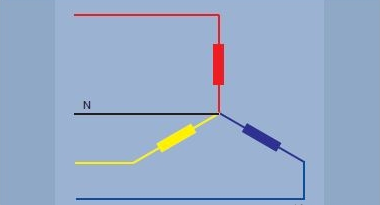

380V的电压点亮220V的灯,在一定条件下是可以点亮的。下面重点来看下:在没有零线,只有380V电源的情况下怎么点亮220V的灯?

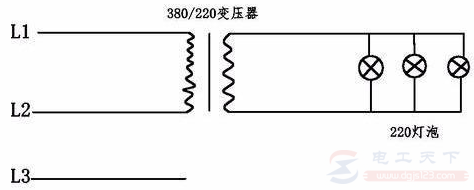

1、可以加一个380V变220V的变压器,如下图A:

只有三相火线无零线怎么接220V的照明灯

图A

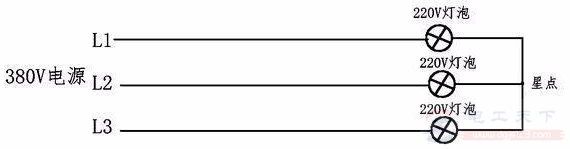

2、如果手头没有变压器,也可以将三个同样的灯泡接成星形连接方式。如图B:

只有三相火线无零线怎么接220V的照明灯

图B

图B中每个灯泡分到220V电压。如果其中一个灯泡坏,就变成了剩余两个灯泡串联在380V电源上,每个灯泡分到190V电压,亮度不够。如果两个灯泡坏,第三个也将不亮。

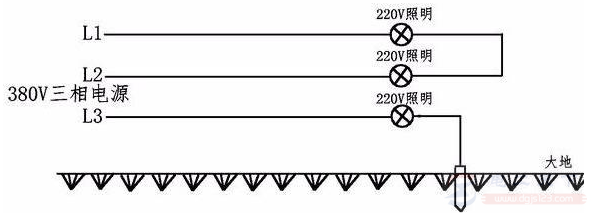

3、还有一种情况是直接将两个灯泡串联在380V当中,亮度不够也凑合用,或者在地上临时打个地线,如果接地良好也可以亮。

只有三相火线无零线怎么接220V的照明灯

图C
