单控开关改双控很简单,多加一条线就可以

作者:老电工2020-03-23 12:08:33

很多家庭在装修时,普遍采用了单控开关来控制电源的开与关,一个开关来控制一盏灯,有时有很多不方便的地方,这里说一说单控开关如何改双控的方法,供大家参考。

单控开关改双控的方法

1、单控开关与双控开关

单控开关改双控很简单,多加一条线就可以

工作原理:

(1)单控开关:一个开关,当开关打开时,电路接通,灯泡亮起。

(2)双控开关:多了一条开关之间的线路,两个开关各自接通一条线路,其中一条线路改变就会接通电源。

了解了单控开关与双控开关的原理上的不同,那么在进行单控改双控的改造时,则只需要在单控上多加条线就可以了,改造思路与过程均是十分简单的了。

2、改造:单控变双控

改单控为双控,就要改线路,多加一条线路。

一般单控开关的后面有两个接线柱,双控开关的后面有3个接线柱。

单控改双控的方法:

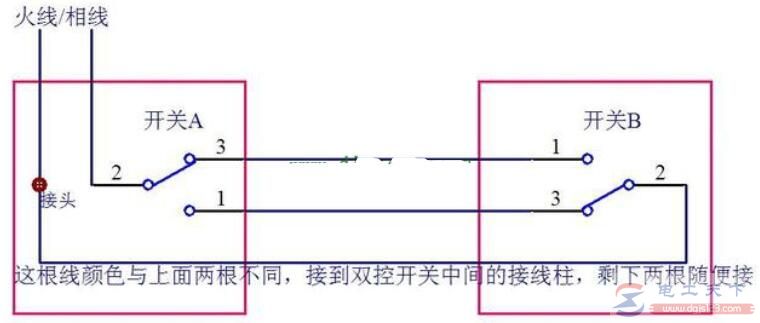

第一步要改的就是零线,零线是不进开关的。然后,双控的3个接线柱L、L1、L2中,两个L分别连接火线和灯泡控制线。最后,把两个开关里的L1接线柱连到另一个开关里的L2接线柱上。

单控开关改双控的方法

注意事项

在单控改造为双控的过程中,一定要做好保护工作,要戴好绝缘手套,准备好验电笔等。

最好请专业电工来改造与安装,另外由于要增加线路,如果不想凿墙就只能装明线或穿管,如果用明线的话,一定要做好明线的保护措施,避免以后发生漏电的问题。

由于线路的复杂性,并非所有的单控开关都能改双控,具体要按线路的布线。

电工天下小编倒觉得双控开关价格也不高,与其折腾一番单控改双控,不如直接买几个双控开关换上好了,节省了改造的时间,也是相当于省钱了嘛。
