电阻的识别方法

在使用电阻时必须知道怎么识别电阻的大小，每个电阻上都有色环，可以根据色环法来读取电阻的大小，以下总结了电阻的识别方法，供大家学习参考。

电阻识别方法

用色环法可以识别电阻的大小，色环法就是用不同颜色的色标来表示电阻参数。色环电阻有4个色环，5个色环，各个色环代表的意义不同。根据电阻上的色环位置的不同，其代表的意义也是不同的。

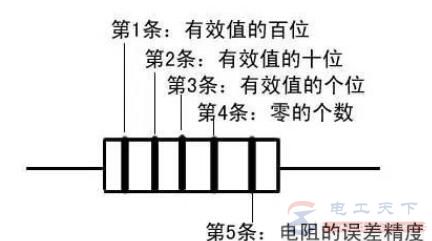

以五色环为例介绍每条色环的意义，如下图：

在设计电路中经常用到的5色环电阻，颜色分别是棕、黑、黑、棕、棕。第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。

图1：常见的5色环电阻

根据色环表可得出上图电阻值：

100 ×101=1000Ω 误差范围为正负10Ω

读取色环电阻的参数，首先要判断读数的方向。一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。在判断好方向之后，可以从左向右读数。

图2：读取色环电阻的参数
