电阻符号与电阻模型 欧姆定律与电阻器

作者:老电工时间:2019-06-29 09:17:32

本节介绍了电阻符号与电阻模型,欧姆定律与电阻器的相关知识,电阻是用来限制电路中电流流动或形成电压的设备,计算出电阻上由于损耗消耗的功率,可以将欧姆定律代入功率计算式。

电阻符号及电阻模型欧姆定律与电阻器

电阻符号及电阻模型图一

电阻符号及电阻模型

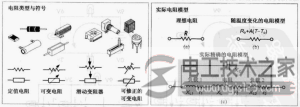

电路中的电阻是用来限制电路里的电流流动或形成电压的设备,图一给出了电阻的两种电路示意符号;

这两种不同形式的电路符号在电路中被普遍使用。图中同时给出了可调电阻,即电阻阻值可以改变的电阻符号以及实际电阻模型的示意图。

后面可以看到在设计高频交流应用问题时,实际电阻模型是很重要的。现在可以忽略实际电阻模型。

如果在一个电阻两端施加直流电压,应用欧姆定律可以计算出流过电阻的电流。

若要计算出电阻上由于损耗消耗的功率,可以将欧姆定律代入功率计算式,即:V=IR(欧姆定律)

P=IV=V2/R=I2R(欧姆定律定理)

式中R表示电阻或电阻器,其单位为欧姆(Ω);P是功率损耗,单位为瓦特(W):V是电压,单位为伏特(V);I是电流,单位为安培(A)。

单位的名称

一般电阻的阻值在1Ω到102Ω范围。大多数情况下,如果电阻很大,为了方便和简化书面表达,往往采用单位的名称,例如,一个100000Ω的电阻,可以简写为100KΩ或100K,K=1000。

一个阻值为2000000Ω电阻,可以缩写为2MΩ或2M,M=×1000000.而典雅,电流和功率通常有较小的分数级单位,此时经常使用的单位名称如m(毫),μ(微),n(纳),甚至是p(皮)。比如,一个电流为0.0000594A 的电流,可以写成5.94μA,一个0.0035V的电压,可以写成3.5,mV,0.166W的功率,可以写成166mW。
