电阻串联电路入门知识

作者:老电工时间:2019-06-29 08:40:16

有关电阻串联电路的入门知识,掌握串联电路和并联电路,是分析各种电路工作原理的关键之一,本节重点介绍电阻的串联电路,电阻串联电路又是各种串联电路的基础,建议大家深入学习。

电阻串联电路

任何复杂的电路经过各种等效和简化后,均可以归纳为两种电路:一是串联电路,二是并联电路。

因此,掌握串联电路和并联电路,是分析各种电路工作原理的关键之一。

以下重点介绍电阻的串联电路。

电阻串联电路又是各种串联电路的基础,必须深入掌握电阻串联电路的特性和工作原理。

图一所示是电阻串联电路,电路中只有电阻器,没有其他元器件,所以称为纯电阻电路。

电阻串联电路1

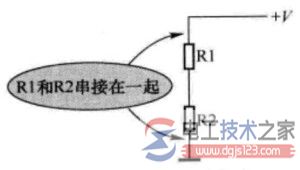

图一 电阻串联电路

电路中,电阻R1和R2的引脚头尾相连,这种连接方式称为串联,从而构成两个电阻的串联电路,+V是该电路中的直流工作电压。

1、电阻串联电路中总电阻愈串愈大

电阻串联电路中,串联后的总电阻等于各参与串联电阻的阻值之和,即总电阻R=R1+R2+R3+…

由此可见,电阻串联后的总电阻会增大,即电阻串联越多,电阻总的电阻就越大。

图二是电阻串联电路的等效电路示意图。例如,一只10KΩ电阻与一只12KΩ电阻串联,其串联电路总的电阻值等于10KΩ+12KΩ=22KΩ。

电阻串联电路的等效电路

图二 电阻串联电路的等效电路示意图

利用电阻串联电路的阻值相加特性,可以进行故障检修中的应急处理。

例如,需要一只3KΩ的电阻,而手上没有这一阻值的电阻,但有1KΩ和2KΩ的电阻,将这两只电阻串联后就能得到所需要的3KΩ电阻。

电阻串联电路并不只是两只电阻串联,可以有更多的电阻串联起来。图三所示是3只电阻的串联电路。

3只电阻的串联电路

图三 3只电阻的串联电路
