电阻阻值大小对电路工作的影响,是电阻电路分析的关键要素。
电路分析提示:
电路分析中,有时只是需要进行定性分析,即分析电路中有没有电压,或是有没有电流,但是有时需要进行进一步的定量分析,即有电压时这一电压有多大,有电流时这一电流有多大。
图一所示是电路可以说明电阻电路分析的一般过程和思路。从图中可以看出,直流电压+V等于R1两端电压加上基极电压。直流电压+V时不变的,当R1的阻值大小改变时R1两端的电压不改变,从而VT1基极电压大小在改变。

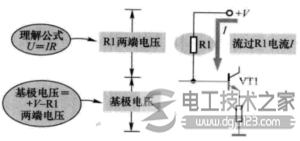

图一 电阻电路分析举例
电阻R1的阻值大小变化有两种情况,电路分析时假设它们的变化,然后分析电路相应变化的结果。
1、R1阻值增大分析。如果R1阻值增大,那么R1两端的电压会增大,导致VT1基极电压下降。
采用极限理解方法,假设R1阻值增大到开路状态,如图二所示,这时+V端与VT1基极之间没有联系,直流电压+V就没有加到VT1基极,VT1基极电压为0V,所以当R1阻值增大时,VT1基极电压时下降的。电路分析中会时常用这种极限理解的方法。

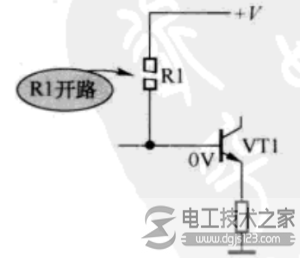

图二 R1阻值增大到开路时等效电路
2、R1阻值减小分析,如果R1阻值减小,那么R1两端的电压会减小,导致VT1基极电压增大。
