电阻分压电路输出电压小知识

有关电阻分压电路输出电压的知识，上下分压电阻阻值大小对输出电压变化影响，分压电路输出电压计算公式，供大家学习参考。

电阻分压电路输出电压

电阻分压电路输出电压分析

分析电压电路过程中，需要搞清楚输出电压的大小与哪些因素相关。

1、分压电路输出电压计算公式

U0=(R2/R1+R2)U1

式中：U1为输入电压；U0为输出电压

从计算公式中可以看出，因为分母R1+R2大于分子R2，所以输出电压小于输入电压。分压电路是一个对输入信号电压进行衰减的电路。

改变R1或R2的阻值大小，可以改变输出电压U0的大小。

2、上、下分压电阻阻值大小对分压电路输出电压变化的影响

分析分压电路工作原理时不仅需要分析输出电压的大小，往往还需要分析输出电压的变化趋势，因为分压电路中的两只电阻R1和R2期阻值可能会改变。

1）下分压电阻阻值大小对输出电压变化影响。图一所示是R2阻值变化时的情况。输入电压U1和R1阻值固定不变时，如果R2阻值增大，输出电压U0也将随之增大；R2阻值减小，输出电压U0也将随之减小。

图一 下分压电阻阻值大小对输出电压变化影响

提示：

借助于极限情况分析有助于记忆；当R2的阻值增大到开路时，U0=U1，即分压电路的输出电压等于输入电压。

当R2的阻值减小到短路时，U0=0V，即分压电路的输出电压等于0V。

2）上分压电阻值大小对输出电压变化影响。



图二所示是R1阻值变化时的情况。输入电压U1、R2阻值固定不变，当R1阻值减小时输出电压U0增大，当R1阻值增大时输出电压U0减小。

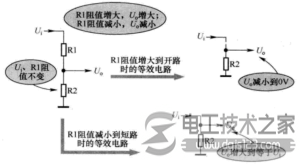

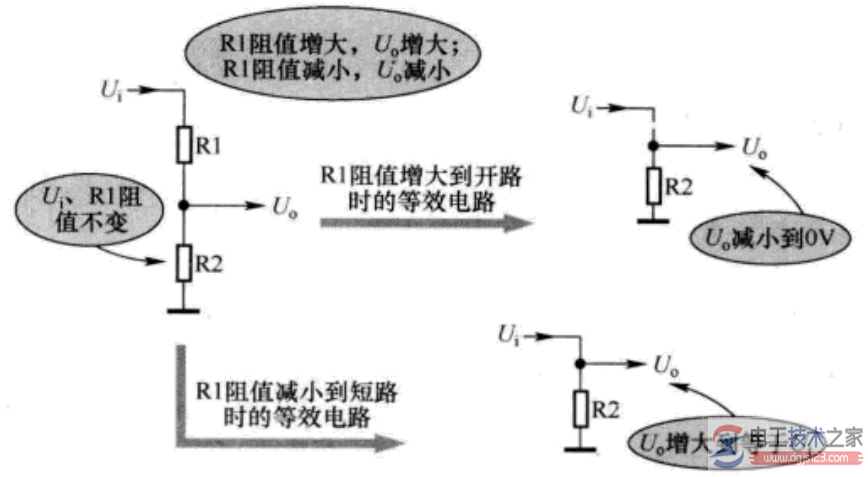

图二 上分压电阻阻值大小对输出电压变化影响

提示：

借助于极限情况分析有助于记忆；当R1阻值减小到零时（R1短路），分压电路输出端与输入端相连，输出电压等于U1；当R1阻值增大至开路时，输出电压为0V。
