电阻器的图形符号及外形功能说明

作者:老电工2021年02月02日 09:42

有关电阻器的知识,介绍了组成电阻器的不同符号,不同类型的电阻器,其所用的图形符号是不同的,这里总结了最全的电阻器的图形符号,有需要的朋友一定不要错过。

电阻器的图形符号

不同的电阻器,所对应的图形符号有所不同,了解不同类型的电阻器的图形符号,有助于准确识别出电子电路图中电阻器的类型。

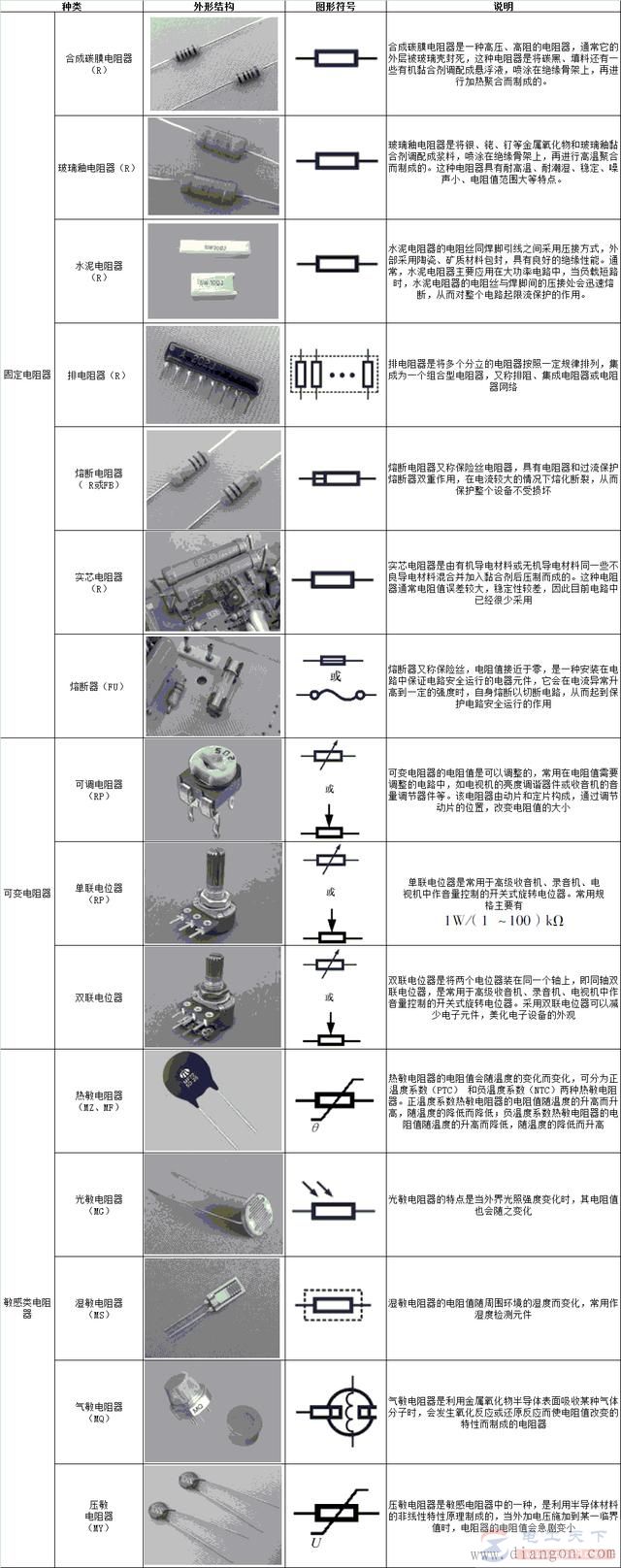

以下是常见电阻器的图形符号、外形及功能如说明:

电阻器的图形符号及外形功能说明

电阻器在电子电路中的标识一般分为两部分,一部分是字母+数字,标识该电阻器在电路中的名称、序号及主要参数;一部分是图形符号,标识电阻器的类型。
