开关电源的二种类型：隔离式开关电源与非隔离式开关电源

本文介绍了开关电源的二种类型，一是隔离式开关电源，二是非隔离式开关电源，介绍了这二种开关电源的特点，以及这两种电源的应用说明，供大家学习参考。

开关电源的二种类型

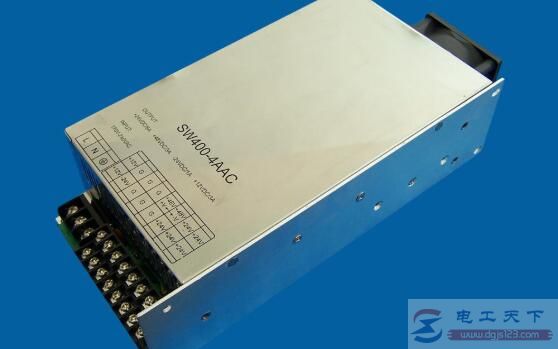

开关电源分为隔离式和非隔离式二种，开关电源是一种高频化的电能转换装置，可以把输入的交流电（一般是市电）转换为直流电源，给需要直流电源设备供电。

开关电源和线性电源是不同的，它通过控制晶体管高速的通断，得到需要的输出电压。

1、隔离式开关电源

隔离式开关电源需要高频变压器来进行DC-DC转换，输入和输出通过变压器进行物理性的隔离，安全性会更高。

输入的交流电经过整流桥整流和滤波后变为高压直流电，开关电源控制芯片再把高压直流电转换为高频的脉动直流电输入到高频变压器的初级，通过电磁感应，高频变压器的次级就可以得到低压的脉动直流电，低压的脉动直流电再经过整流和滤波便可以得到直流电。

开关电源控制芯片会根据输出的电压和电流需求，自动调整开关频率和占空比，获得较高的能量转换率。

2、非隔离式开关电源

非隔离式开关电源没有变压器的物理隔高，输入端和输出端有一端是连接在一起的。

非隔离式开关电源没有高频变压器的参与，直接把高压直流电通过高速的开关控制，得到低压直流电，转换过程，开关电源控制芯片有较高的压降，所以没办法得到较大的输出电流。

此类方案输出电流一般不超过300mA。一般用于输出电流较小，体积要求小，成本要求低的应用场合。

开关电源中的高频铁氧体变压器是高频能量转换的重要器件。

开关电源采用的铁芯为铁氧体材料，而普通硅钢片在高频条件下，损耗太大而不能够满足高频条件下的工作环境。

220V交流电，经过BD1桥式整流，再通过C1、L1、C2组成的π行滤波器，将其整流后直流电压稳定在300V左右。R2、R3两只串联电阻将启动微弱电流送给3脚INV，建立振荡频率，来控制MOS管的导通。

另外，一旦建立振荡后，初级上的另一个辅助绕组提供控制MOS管的稳定驱动电流继续不断工作。

以上就是开关电源的二种类型的相关内容，希望对大家有所帮助。
