并联电容器如何抑制谐波电流放大?

作者:老电工时间:2020-02-26 10:26:23

并联电容器对谐波电流放大原理的抑制方法,并联电容器的系统谐波等效电路,抑制谐波放大的方法,给并联电容器串接一定电抗器,改变并联电容器与系统阻抗的谐振点,以避免谐振。

一、并联电容器对谐波电流放大的原理

在没有电容设备且不考虑输电线路的电容时,电力系统的谐波阻抗Zsn可由下式近似表示:

并联电容器

(4-16)

式中 Rsn——系统的n次谐波电阻;

Xsn——n次谐波电抗,Xsn=nXs;

Xs——工频短路电抗。

设并联电容器的基波电抗为XC,n次谐波电抗为XCn,则

并联电容器2

(4-17)

并联了电容器后,系统的谐波等效电路如图4-2所示。系统的n次谐波阻抗变为Z’sn。

并联电容器3

图4-2 并联电容器的系统谐波等效电路

并联电容器4

(4-18)

由上式可见,装设电容器之后,系统谐波阻抗发生变化,既可为感性也可为容性,并且对特定频率的谐波,并联电容器可能与系统发生并联谐振,使等效谐波阻抗达到最大值。

电力系统中主要谐波源为电流源,其主要特征是外阻抗变化时电流不变。图4-3a示出电力系统的简化电路图,图4-3b为其谐波等效电路。图中I(?)n为谐波源的n次谐波电流;I(?)sn为进入电网的谐波电流;I(?)Cn为进入电容器的谐波电流。

并联电容器5

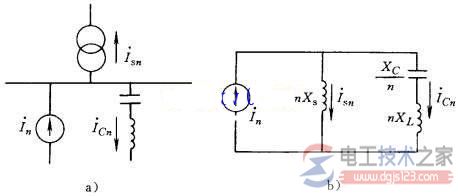

图4-3 电力系统简化电路及谐波等效电路 a) 电路 b) 谐波等效电路

在这种情况下,I(?)sn和I(?)Cn分别为

并联电容器6

(4-19)

并联电容器7

(4-20)

由上述两式看到,当Xsn=XCn时,并联电容器与系统阻抗发生并联谐振,Isn、ICn均远大于In,谐波电流被放大。来自:电工技术之家

因Xsn=nXs,而XCn=XC/n,故谐振点谐波次数为n0=XC/Xs,即当谐波源中含有次数为XC/Xs的谐波时,将引起谐振。若谐波源中含有次数接近XC/Xs的谐波,虽不谐振,但也会导致该次谐波被放大。

二、抑制谐波放大的方法

通常给并联电容器串接一定电抗器,改变并联电容器与系统阻抗的谐振点,以避免谐振。

由于通常Rsn?Xsn,故可忽略Rsn。这样串接电抗器之后,Isn和ICn变为:

并联电容器8

(4-21)

并联电容器9

(4-22)

式中 XL——串联电抗器的基波电抗。

定义变量β=(nXL-XC/n)/nXs,将上述两式改写为

并联电容器10

(4-23)

并联电容器11

(4-24)

由此得出ICn/In和Isn/In随β变化的曲线,如图4-4所示。

并联电容器12

图4-4 ICn/In和Isn/In随β变化的曲线
