电容串联与并联知识

在电路中经常见到电容是并联使用的，而有些则是串联在一起的，那么电容的并联和串联有什么区别，电容串并联容量是大了还是小了，下面与电工天下小编一起来了解下。

一、电容并联

在电路中并联电容器主要用于补偿电力系统感性负荷的无功功率，提高功率因数，改善电压质量，降低线路损耗，即提高用电效率，减少无用的损耗。

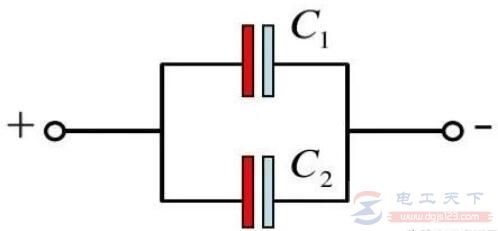

图1：电容的并联

电容器并联可以提高容量，电容越大，阻抗越小，通过的频率就越高。

图2：电容并联容值计算

耐压值取最小的一个电容的耐压值，完全相同的两个电容，其耐压值不变。

对于多个电容并联总容量的计算公式为：C=C1+C2+...+Cn。

二、电容串联

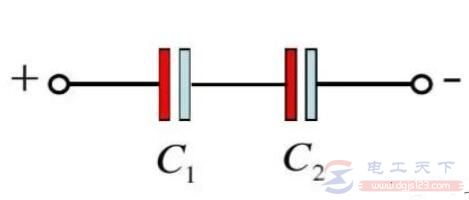

图3：电容的串联

电容串联：总容量减少，但耐压值升高，耐压值为两个电容耐压值之和。一般来说，这种用法比较少。

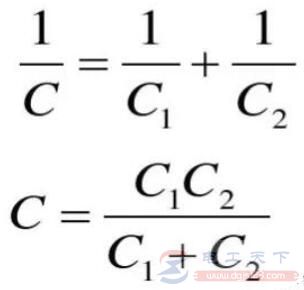

图4：电容串联的容值计算

对于多个电容串联总容量的计算公式为：1/C=1/C1+1/C2+…+1/Cn。
