测量电容器好坏的三种常用方法

作者:老电工时间:2022-04-11 21:05:49

在集成电路中电容是一种常用电子元件,当电容器发生故障时,电路就无法正常工作,那么怎么来检测电容器的好坏,这里介绍三种常用的检测方法,有需要的朋友参考下。

测量电容器好坏的方法

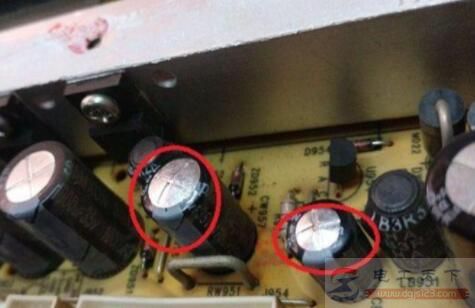

1、外观目测

在拿到故障电路板时,可以先用最简单的目测法,如果观测到电容器有漏液、鼓包,或者有烧焦的痕迹,说明这个电容器已经损坏。

注意,目测法只能发现严重损坏的电容器,但不能判断外观完好的电容器是否正常。

测量电容器好坏的三种常用方法

2、万用表电容档测量

打开数字万用表,将万用表拨到电容档位,根据被测量电容的容量,选择相应量程。数字万用表一般有20n、200n、2μ、20μ、200μ等五个档位。

测量电容器好坏的三种常用方法

选定量程后,将电容器的两个引脚直接插入Cx插孔即可开始测量。如果有极性的电容,应注意电容的正负极。然后,根据数字万用表显示的电容容量,判断电容器是否损坏。如果测量容量低于标称容量,说明该电容器已经损坏。

测量电容器好坏的三种常用方法

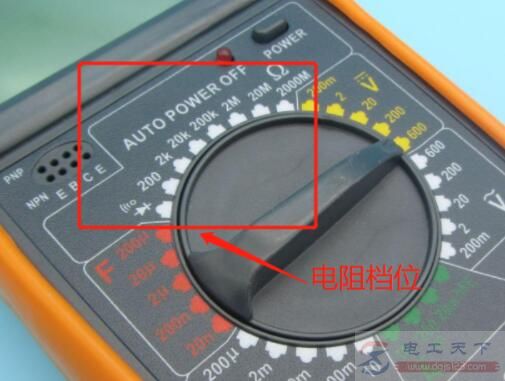

3、万用表电阻档测量

一般万用表电阻档小于10K档位,其输出电压为1.5V,万用表电阻档大于10K档位,其输出电压为9V。如果被测电容的容量比较大,就用电阻小量程测量。如果被测电容的容量比较小,就用大量程测量。

测量电容器好坏的三种常用方法

选好量程后,用万用表的红黑表笔分别接触被测电容器Cx的两极。如果电容有正负极,那么红表笔接正极,黑表笔接负极。如果表盘上的数据从“000”一直变大,最后显示溢出符号“1”,表示该电容是好的。如果表盘数据始终显示“000”,说明电容器内部发生短路。如果始终显示“1”,说明电容器内部开路了,或者万用表电阻档没有选对。

以上介绍了测量电容的三种常用方法,大家可以根据实际情况来选择最为适合的一种方法进行测量即可。
