手上有几个西门子EPCOS薄膜电容,这个电容在HIFi圈子里口碑很好,使用安捷伦LCR表测量下这个电容的参数,顺便测量下其它几种常见电容的频率特性,下面一起来了解下。
以下具体的测量结果,这里总共5个电容,其中有3个是独石电容,另外一个是电解电容,一个是薄膜电容,下面从测量西门子薄膜电容开始吧。
1、1.2uF (西门子EPCOS薄膜电容)
在音频段的频率特性非常好,介质损耗非常小,无愧于“顶级音频电容”的称号。
2、电解电容(100uF/35V)
电解电容的频率特性很差,10KHz时容量基本就跌没了。到了100KHz时基本相当于一个电感了。介质损耗也很大,Q值都没有超过2。
3、104独石电容
104容量的独石电容是一种常见电容,其频率特性还可以,到100KHz时电容值还能有标称值的80%,介质损耗也不算大。
4、105独石电容
测得这个105容量的电容容值很稳定,达到了100KHz,还能有1uF,但高频时Q值降到了原来的四分之一。

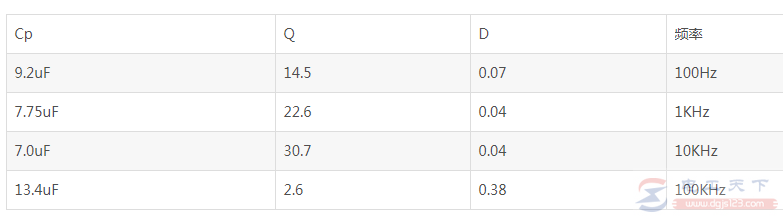

5、106独石电容
这个电容的容值随频率变化没有什么明显的规律,Q值时大时小,比预想的结果差,开始时一直想用这个电容作为音频耦合电容,现在来看该电容的特性还是差了些,还是用西门子薄膜电容吧。
