钽电容的档位含义说明

钽电容的档位

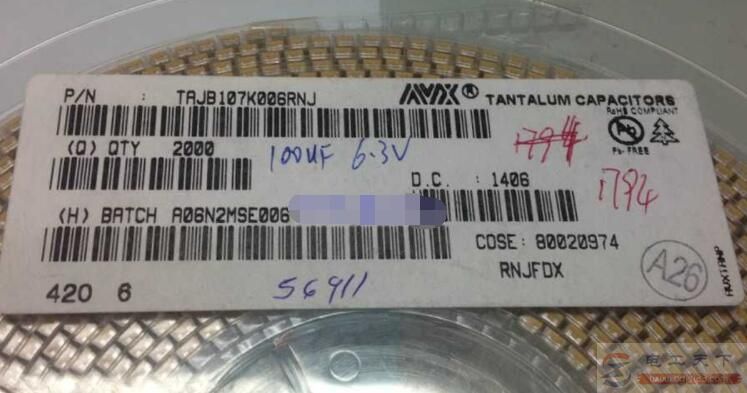

如下图：

钽电容有A,B,C,D,E,X封装，一般在容量前的代号就是它的封装，图中封装为B。

钽电容容量一般用三位数字表示，如图107就是其容量，表示10后面又7个0，就是10^8 pF，就是100uF.K代表容量误差系数。

钽电容耐压一般有50V,25V,20V,16V,10V,6.3V几种。额定电压看后面的数字，一般为2位或3位，一般500表示耐压50V，160表示耐压16V，006应该是代表6.3V。

说明：电容测试档的K档，K档误差是-/+10%，比如容量是10uF，K档误差就是9-11uF。

附：电阻电容档位

B：±0.1%

C：±0.25%

D：±0.5%

E：±0.005%

F：±1%

G：±2%

J：±5%

K：±10%

L：±0.01%

M：±20%

N：±30%

P：±0.02%

W：±0.05%

X：±0.002%

Y：±0.001%

S：+50 -20

Z：+80 -20
