滤波电容是什么,滤波电容的作用是什么

作者:老电工时间:2022-01-29 06:39:11

有关滤波电容的知识,滤波电容在电路中是一种储能器件,绝大多数滤波电路使用电解电容,也就是滤波电容,那么滤波电容的作用有哪些,下面具体来了解下。

一、滤波电容是什么

滤波电容,也就是电解电容,正负极不能反接。

滤波电容是指安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件。因为滤波电路要求储能电容有较大电容量,所以绝大多数滤波电路使用电解电容。电解电容由于使用电解质作为电极(负极)而得名。

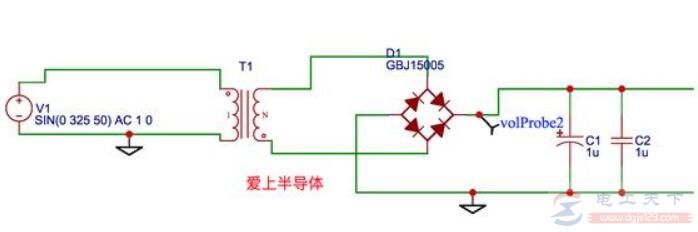

经常会说到滤波电容,在电路中经常能见到滤波电容,那么到底滤掉的是什么波?

滤波电容是什么,滤波电容的作用是什么

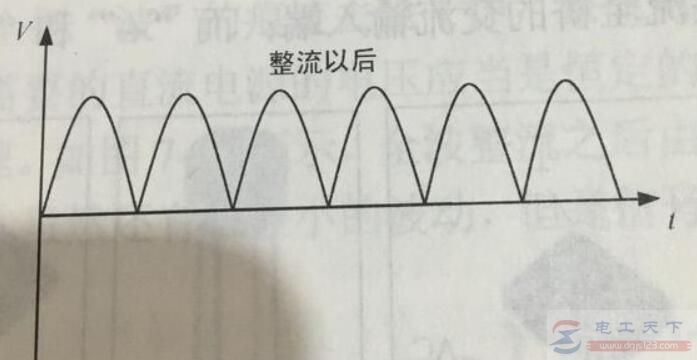

如上图所示,经过整流桥之后的波形见下图:

滤波电容是什么,滤波电容的作用是什么

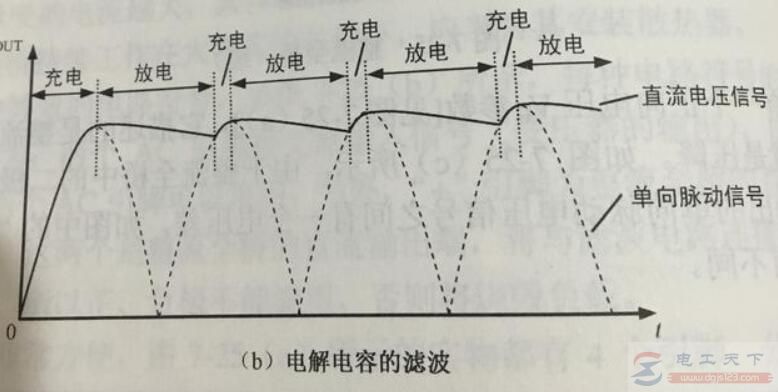

经过滤波电容之后的波形如下图:

滤波电容是什么,滤波电容的作用是什么

二、滤波电容的作用

滤波电容的作用是把类似sin波形的电压稳定在一定值之内,电容的容量越大,波形越平滑,它的作用好似一个水桶,把水管里流动的水流先收集起来,然后通过水桶流出去,如此流出去的水流的流速会相对平缓,这就是所谓的滤波。

如果波形不够平滑,可以在后面加一个稳压管进行稳压,如此出来的波形就会更加平滑。在常见的电子电路中,滤波电容多应用在电路的电源部分。

滤波电容用在电源整流电路中,主要用来滤除交流成分,使输出的直流更平滑。对于精密电路来说,这时多会采用并联电容电路的组合方式来提高滤波电容的工作效果。

本站仅提供信息发布平台,文章仅代表作者个人观点。
