贴片电容(单片陶瓷电容)是用量比较大的电子元件,其规格主要有NPO\X7R\Z5U\Y5V,不同规格有不同用途,贴片电容上字母符号各自代表的含义是什么,下面一起来看下。
以0805B103J500NT为例:

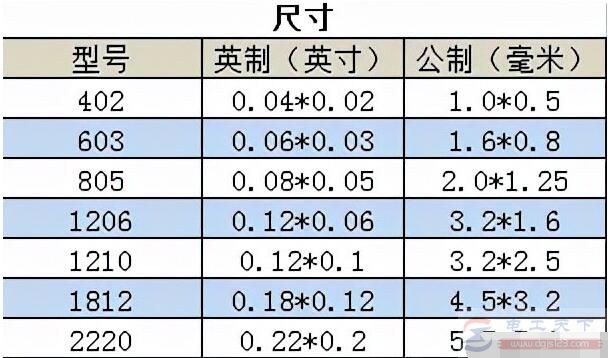

0805是外观尺寸:长0.08英寸,宽0.05英寸。
B制造材料
103标称电容量(PF):10*1000
J误差级别:±5%
500工作电压:50V
N端头类别:三层电镀

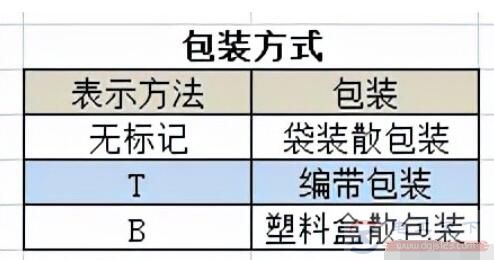

T包装方式:编带包装
本站仅提供信息发布平台,文章仅代表作者个人观点。
