电容的8大作用

作者:老电工时间:2021-04-16 11:52:38

有关电容的知识,介绍了电路中电容器的主要作用,这里总结了8个方面的工作,主要包括储能、旁路、耦合、滤波、去耦、选频、谐振和积分电容,电容的8大作用,一起来学习下。

电容的作用

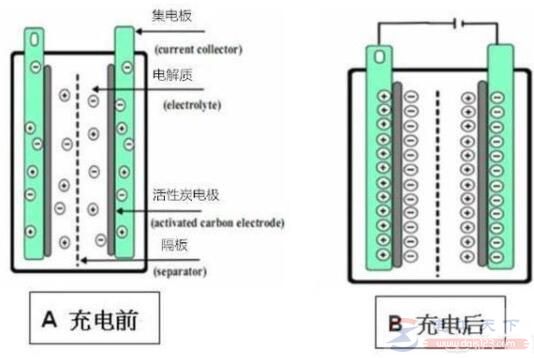

1.储能

电容的8大作用

在两金属电极间加上电压时,电极上就会存储电荷,电容器的作用就是一个储能元件。电容的储能原理和电池不同,以超级电容为例,超级电容包含两大类,双电层电容和赝电容。虽然都称为超级电容,但在工作原理上有本质的不同。

双电层超级电容器电荷移动过程为吸附作用,是非法拉第过程;而赝电容充放电,以氧化还原反应为主,是法拉第过程,遵循法拉第原理。

电容可以充放电十万次以上,且充电速度远快于锂电池,相比锂电池更适合使用于电动车领域。

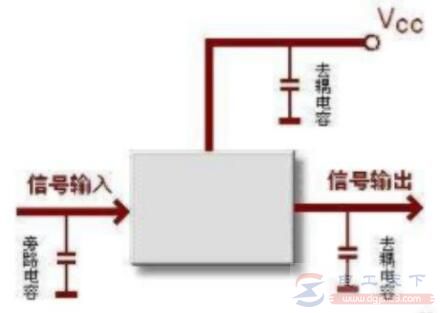

2.旁路

电容的8大作用

旁路电容是为本地器件提供能量的储能器件,它使稳压器的输出均匀化,降低负载需求。与小型可充电电池一样,旁路电容可以被充电,并向器件进行放电 。

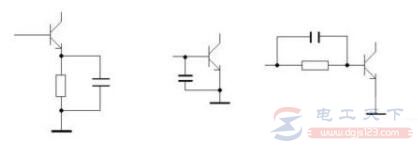

3.耦合

电容的8大作用

电容是一个储能元件,可以通交流阻直流,交流电可以在电容的另一端感应出相应电荷,而直流电无法感应出电荷。根据这一特性,可以用在电路中作为交流耦合。

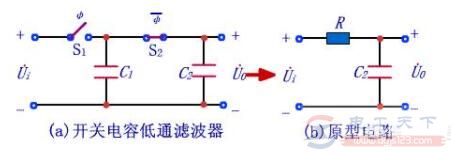

4.滤波

电容的8大作用

也是根据电容的储能原理,滤波电容用在电源整流电路中,用来滤除交流成分,使输出的直流更平滑。

在整流电路中,二极管整流出来的是脉动直流,脉动直流给电容充电,电容把多出来的电(纹波电压)存起来,然后又给后面的电路(负载)供电,就像用带一个小孔的水桶接雨水,雨水相当于纹波,水桶先存起来,然后再从孔内均匀流出。

5.去耦

电容的8大作用

去耦的原理和滤波一样,只是产生纹波的信号源不一样。

6.选频

电容的8大作用

利用电容的充放电特性,与电感配合,形成选频电路,只允许某些特定频率的信号通过,或滤除掉特定频率的信号,这也和滤波原理相同,只是有针对性地滤波,比如高通滤波器、低通滤波器、带通滤波器等。

7.谐振

电容的8大作用

当选频电路用在正反馈的电路中时,就形成了振荡器。谐振电容是在含有电容和电感的电路中,实现瞬时间的增压。如果电容和电感并联,可能出现在某个很小的时间段内,电容的电压逐渐升高,而电流却逐渐减少,与此同时电感的电流却逐渐增加,电感的电压却逐渐降低。这是一种可以跟随电压改变及电流改变而逐渐控制电感电压的电容。

8.积分电容

电容的8大作用

由于输出信号取自电容两端,而电容两端电压不能突变,按指数规律上升,电容两端电压与电容的充电电流积分正正比,所以称为积分电容。

积分电容在电路中主要用来进行波形变换,或应用于峰值检波器中,也可以用于峰值保持电路。
