电容在电路中起什么作用

作者:老电工时间:2021-04-16 11:11:34

电容由两块金属电极之间夹一层绝缘电介质构成,电容决定式:C=εS/4πkd,定义式:C=Q/U,基特性是隔直通交。那么,电容在电路中起什么作用,电容的主要作用是什么,一起来看下。

电容的作用

电容的作用包括滤波、耦合、谐振、旁路、定时、负载、积分、微分等,下面来看下电容是怎么起到这些作用的。

1、滤波

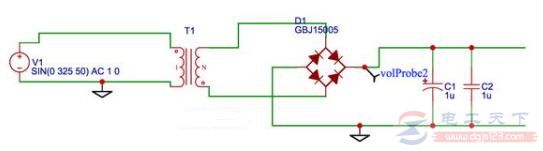

滤波电容即电解电容,正负极不能反接,既然是滤波电容,那么它滤掉的是什么波?

电容在电路中起什么作用

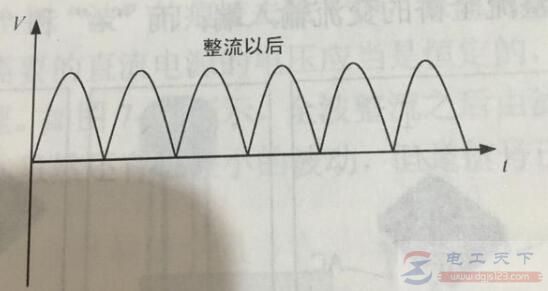

如上图,经过整流桥之后的波形如下:

电容在电路中起什么作用

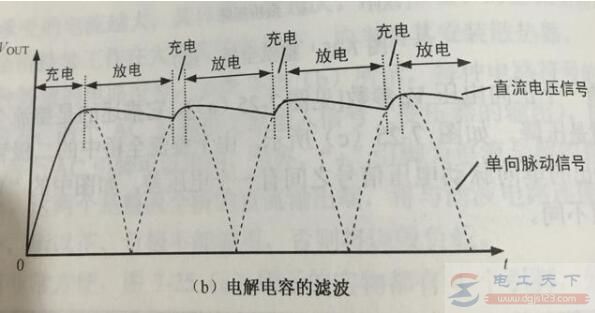

经过滤波电容之后的波形如下图,其作用是把类似sin波形的电压,稳定在一定值之内,电容的容量越大,波形越平滑,好似一个水桶,把水管里流动的水流先收集起来,然后通过水桶流出去,流出去的水流的流速会相对平缓,这便是所谓的滤波。如果觉得波形不够平滑,可以加一个稳压管进行稳压,出来的波形会更加平滑,滤波电容多应用在电路的电源部分。

电容在电路中起什么作用

2、旁路与耦合

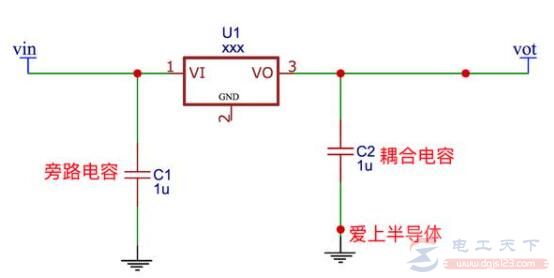

旁路电容和耦合电容的作用相同,都是滤除高频信号,不同之处在于二者所处在电路中的位置不一样,旁路电容所滤除输入信号的高频,而耦合电容滤除输出信号的高频。

滤波电容也进行了滤波,但对于高频信号,滤波电容无能为力,可以在电路中并联一个适当的旁路或耦合电容,让高频交流电通过该电容流向地,以确保后续电路无高频信号。

应根据实际的电路情况,来选择多适合的旁路电容,不能一概而论。

电容在电路中起什么作用

3、负载电容

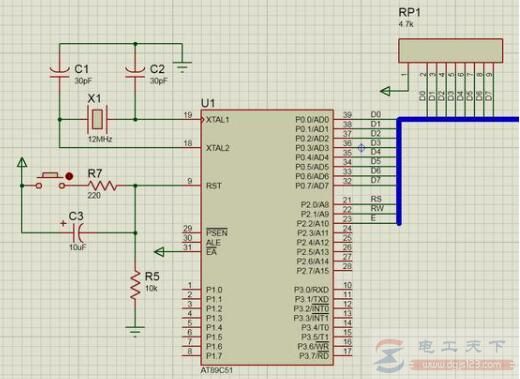

下图中与晶振X1所并联的电容C1和C2就是负载电容,通过更换负载电容的容值来调整晶振的频率,负载电容的容值很小,一般只有几十pf(1pF=10^-12F),常用容值主要有22pF、30pF、50pF、100pF。

电容在电路中起什么作用
