电容串并联时电容大小的计算口诀

当将电容串联或并联在一起时，应该如何来计算总的电容大小，电容串联在一起时，电容是增加还是下降，电容并联在一起时，电容大小会如何变化，一起来了解下。

电容串并联的计算口诀

口诀如下：

电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。

电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。

想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。

口诀说明：

1、两个或两个以上电容器串联时，相当于绝缘距离加长，只有最靠两边的两块极板起作用，电容和距离成反比，距离增加，电容下降；

2、两个或两个以上电容器并联时，相当于极板的面积增大了，电容和面积成正比，面积增加，电容增大。

总结：

电容并联时，可以增大电容量，串联则会减小电容。串联后容量减小，但可以增加电容的耐压值。

计算公式：C=C1*C2/(C1+C2)。 并联后容量增大，耐压值不变。

计算公式：C=C1+C2（与电阻相反） 电容的串联电压：总电压等于各个电容的电压之和。电容的并联电流：总电流等于各个电容的电流之和。

电容串联与并联的区别

电容是常见的电子器件，几乎所有的电路中均会用到，电容的作用主要是滤波、充放电等。这里说一说电容的串并联有什么区别，以及在使用时的注意事项。

1、电容的并联

图2：电容并联

两个电容并联后耐压为两者耐压最低的那个值，容量为二者之和，那么并联以后的耐压值以哪个为准呢？肯定是以两种里面耐压值最低的那个为准了；比如：C1 47uf 50V，C2 100uf 25V，那么并联后，容值是147uf 耐压是25V。

2、电容的串联

图3：电容串联

两个电容串联联后耐压为两者耐压之和，容量为二者的倒数之和。

并联以后的耐压值以哪个为准，以两种里面耐压值之和为准，比如：C1 100uf 50V、C2 100uf 25V，在并联后其容值是50uf，耐压是75V。

因此，电容并联的主要作用是增加容值，串联的主要作用是减少容值，提高耐压值。

在实际电量中，电容串联的情况较少，电容并联基本用在滤波上，但滤波基本是一大一小容值，大小差100倍左右。

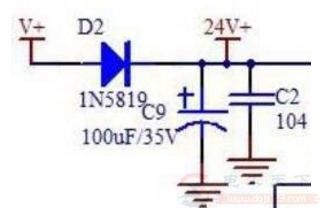

注意，此时的并联不在于提高容值，而在于提高滤波效果，比如 100uf与0.1uf的并联，10uf滤低频干扰，0.1uf滤高频干扰，并联使用的效果很不错。

图4：大小电容并联使用
