电容器单位与符号表示法图解

【电容器单位与符号的表示法】

电容器的单位是什么，电容器的符号表示方法是什么，电容器通常简称为电容，常见的是固定容量的电容，一般为电解电容和瓷片电容，来了解下电容器的基本单位及换算公式。

一、电容器单位与符号表示方法

电容器通常简称其为电容，用字母C表示。顾名思义，电容器就是“储存电荷的容器”。

电容器品种繁多，基本结构与原理却是基本相同的。

电容器的构成：两片相距很近的金属中间被某绝缘物质(固体、气体或液体)所隔开，就构成了电容器。两片金属称的极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。

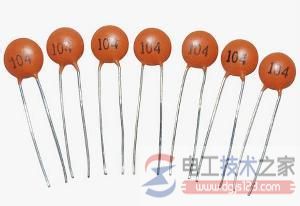

常见的是固定容量的电容，一般为电解电容和瓷片电容。

电容的符号

不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉(F)。

实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用的电容单位有微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，它们的关系是：1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)

在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。

大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。

电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正(+)、负(-)极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
