放大电路中的负反馈与方框图

作者:老电工时间:2020-01-21 07:39:16

有关放大电路中的负反馈的定义,反馈放大电路的方框图,放大电路中引入负反馈的原因是什么,负反馈在放大电路中的作用是什么,一起来了解下。

什么是放大电路的负反馈

反馈:将放大电路输出端的信号(电压或电流)的一部分或全部通过某种电路引回到输入端。

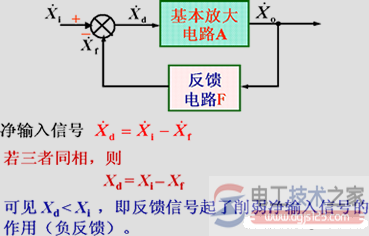

放大电路的负反馈1

反馈放大电路的方框图

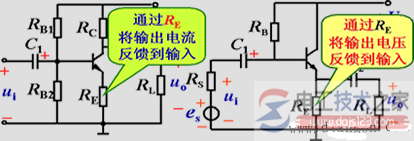

放大电路的负反馈2

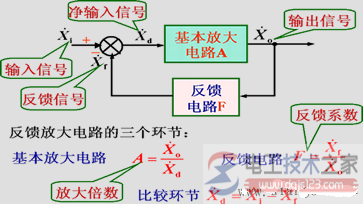

反馈放大电路的方框图

放大电路的负反馈3

放大电路中引入负反馈的原因

引入负反馈,主要是使放大电路工作在线性区,使输出电压不超过最大输出电压,因为不引入负反馈其电压放大倍数很大,理想化可认为是无穷大,引入之后就降到了很小,但够了。

对放大电路的一些性能的影响:首先,对放大电路的放大倍数与稳定性的影响:以牺牲放大倍数来稳定放大电路,比如没有引入负反馈时放大倍数为Au,变化率为10%,引入1+AF为100的反馈电路,那么放大倍数为Au/(1+AF),但变化率为0.1%;其次,对输入电阻的影响:串联负反馈增大输入电阻1+AF倍,并联负反馈减小输入电阻至1/(1+AF);对输出电阻的影响:电流负反馈增大输出电阻1+AF倍,电压负反馈减小输出电阻至1/(1+AF);还能展宽频带:下限频率下降至1/(1+AF),上限频率上升1+AF倍,所以频带更宽。最后可以减小非线性失真等等作用。

负反馈在放大电路中的作用

负反馈在电子线路中有着非常广泛的应用,采用负反馈是以降低放大倍数为代价,目的是为了改善放大电路的工作性能,如稳定放大倍数、减少非线性失真、扩展通频带等,所以在实用放大器中几乎都引入负反馈。

在以往的教学中发现,即使教师对负反馈的概念、反馈的类型等都做了全面的分析,但学生还是掌握得不够好。

分析其原因,主要有以下几个方面。首先,因反馈的概念多,如串联、并联反馈;电流、电压反馈;直流、交流反馈及正、负反馈等不同类型的反馈,导致学生概念的混淆和理解的困难。

其次,反馈的作用范围广,几乎涉及放大器的所有参数。笔者通过多年的教学,揭示出放大器中负反馈的本质。
