放大电路的反馈类型

放大电路采用不同的反馈类型，可以改善放大电路的某些性能指标。

研究反馈类型对电子技术的学习，很有帮助。

反馈按极性分：正、负反馈，按取样方式分：电压反馈、电流反馈，按比较方式分：串联、并联反馈，按反馈类型分：电压串联负(或正)反馈、电压并联负(或正)反馈、电流串联负(或正)反馈、电流串联负(或正)反馈。



一、“找输出”确定电压反馈、还是电流反馈

步骤：

1、根据放大电路标注的输出，确定直接输出端和间接输出端。

2、反馈元件一端接直接输出端为电压反馈，若反馈元件一端接间接输出 端为电流反馈。

例：

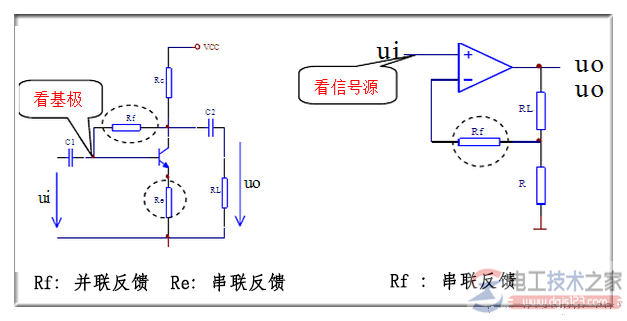

二、“看基极(运放要看信号源端)”确定并联反馈、还是串联反馈。

方法：反馈元件的另一端接在基极为并联反馈，否则为串联反馈。

例：

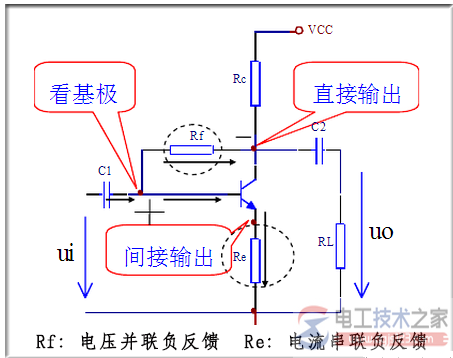

三、“判极性”确定正、负反馈

“+”就是正反馈，“-” 就是负反馈，正负反馈用瞬时极性法。

例：

四、“定类型”  根据上述“找输出、看基极、(运放要看输入端)、判极性”最后“定类型”。

例：

口诀：

直接输出定电压，间接输出定电流，接在基极是并联，入了大地是串联，并联反馈写电流， 串联反馈写电压， 正负极性用瞬时。
