555延时电路的原理与实现方法

555延时电路的原理与实现方法，555延时电路的工作原理，以及元器件的选择，555 电路选用NE555、μA555、SL555 等时基集成电路，用LM555CN做一个简单触发延时关断电路。

555延时电路

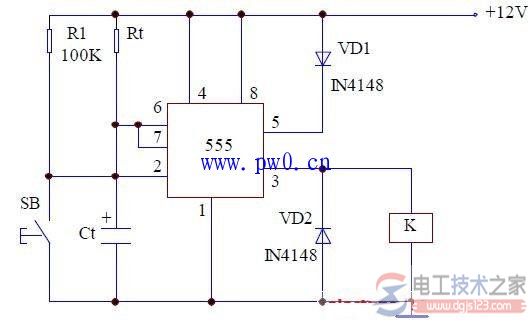

一、电路工作原理

当按下按钮SB 时，12V 的电源通过电阻器Rt 向电容器Ct 充电，使得6 脚的电位不断升高，当6 脚的电位升到5 脚的电位时，电路复位定时结束。由于在5 脚串上了一个二极管VD1 使得5 脚电位上升，因此比一般接法（悬空或通过小电容接地）具有了更长时间的定时。

如图：

二、元器件的选择

555 电路选用NE555、μA555、SL555 等时基集成电路；二极管VT1、VT2 选用4148型硅开关二极管；电阻器R1、Rt 选用RTX—1/4W 型碳膜电阻器；电容器Ct 选用电解电容器；继电器K 可根据用电设备的需要选择。

三、制作与调试方法

电路定时时间可以通过调节电阻器Rt、电容器Ct 的参数值来改变定时时间的长短。本电路结构简单，只要按照电路图焊接，选用的元器件无误，都能正常工作。

如何用LM555CN做一个简单触发延时关断电路？

手头有LM555CN 一些常用电阻 10K、20K、100K之类的电位器， 10nf电容若干 220uf、220，如何用LM555CN做一个简单触发延时关断电路？

求一个简单的关于LM555CN的触发延时关断电路（12V或5v 输入） 延时关断时间30S内可调，请务必标明各元件数值...并且时刻准备在旁边接电路测试。

如图：

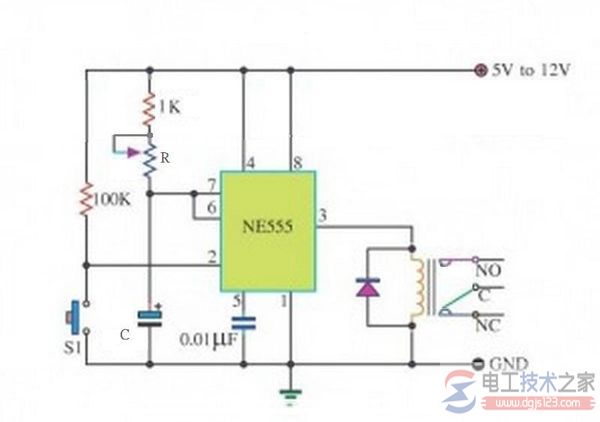

555延时电路，待机继电器放开(C-NC通)，按下S1继电器吸上(C-NO通)，吸上时间由RC值决，R=500k可调电阻，C=68uF，R最大值时可以有30多秒延时。

问题：LM555CN与NE555 是可以通用的了，对吗？只知道LM与NE 貌似只代表生产厂地。

回答：LM555CN与NE555 是可以通用的，不同生产商，批号等不同而已。

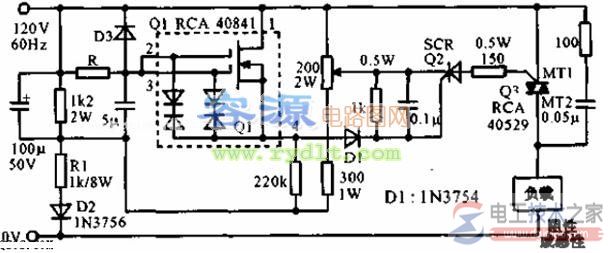

附，工频0-5分钟延时电路图

工频0~5分钟延进电路如下图所示，该电路采用双栅极场效应管RCA40841构成的可控硅触发电路，R的值决定延迟控制的持续时间，R等于60MΩ（LRC型CGH型电阻）时，可得最在延迟时间5分钟，双向可控硅可驱动大电流电阻负载或电抗****流负载载。在-25~+60℃温度范围内，误差在10%以内。

如图：
