串联与并联接线方法

作者:老电工时间:2022-02-13 06:18:36

串联是将元件顺次首尾相连接,并联是将2个同类或不同类元件、器件等首首相连,尾尾相接。

串联电路和并联电路的接法,串联电路是把各个用电器串联在一起。串联的特点是电流只有一条通路,串联电路总电压等于各处电压之和,串联电阻的等效电阻等于各电阻之和。

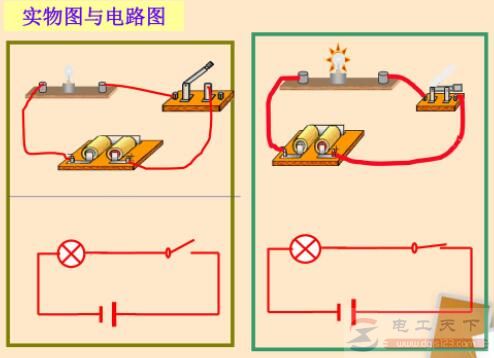

串联与并联接线方法

并联电路是把各个用电器并联在一起。在电源电路中串联电压是各电源电压之和。在并联电源电路中,总电压和各分电源电压相等。并联的特点是电路有若干条通路,在并联电路中电压处处相等。

因此,在不同的电路中,需要根据电压和所需功率的大小来进行电路的选择。把用电器各元件逐个顺次连接起来,接入电路就组成了串联电路。

串联电路的主要特点:

开关在任何位置控制整个电路,即其作用与所在的位置无关。电流只有一条通路,经过一盏灯的电流一定经过另一盏灯。如果熄灭一盏灯,另一盏灯一定熄灭。

判断电路是否为串联:

在串联电路中,只要有某一处断开,整个电路就成为断路,也就是相串联的电子元件不能正常工作。

并联是把用电器各元件并列连接在电路的两点间,从而组成了并联电路。家庭中的电灯、电风扇、电冰箱、电视机等用电器均是并联在电路中的。

串联的接法是把用电器各元件逐个顺次连接起来接入电路。并联总电压等于分电压,总电流等于分电流之和。串联电流相同,总电压等于分电压之和。
