一例用恒流法测试热敏电阻的电路原理图

恒流法测试热敏电阻的电路原理图

热敏电阻的标称值可以在环境温度为25℃下测得，如果只是想判断热敏电阻的好坏，可以先用万用表电阻档测量一下热敏电阻的阻值，然后将其靠近电烙铁加热片刻，查看下阻值是否会发生显著变化，好的热敏电阻，其阻值会发生较大变化。

如果要较精确的测量热敏电阻，可以采用下面介绍的恒流测试法来测量。

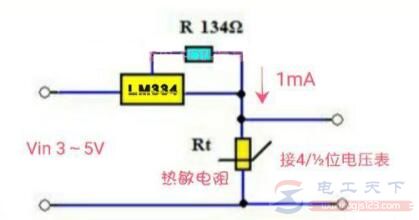

图1：恒流法测试热敏电阻的电路原理图

图中LM334是一款常用的精密可调恒流源器件，可以在1～40V电压范围内工作，输出恒定电流为1μA～10mA，并能通过外接电阻编程设置。

LM334外接电阻R决定着输出的恒定电流的大小，其值为134mV/R，若R为134Ω，则恒定电流为1mA。假定要精确测试一个1KΩ的热敏电阻，可以将这个测试电路放在25℃的恒温箱内，并在热敏电阻两端焊接两根导线引出，用4/?位数字电压表的2V电压档测量这两根导线两端的电压，测得的数值即为该热敏电阻的阻值。

图2：LM334和热敏电阻的外形

在测试不同的热敏电阻时，需要选择合适的测试电流（通过调整R的阻值来改变测试电流的大小），一般热敏电阻的阻值越大，选用的测试电流越小。
