高压加热器的工作原理图

高压加热器可以简称为高加，在工业生产上广泛应用。它是一种表面式的换热器，特别是在火电厂生产流程中的重要部件。接下来我们来了解下高压加热器工作原理。

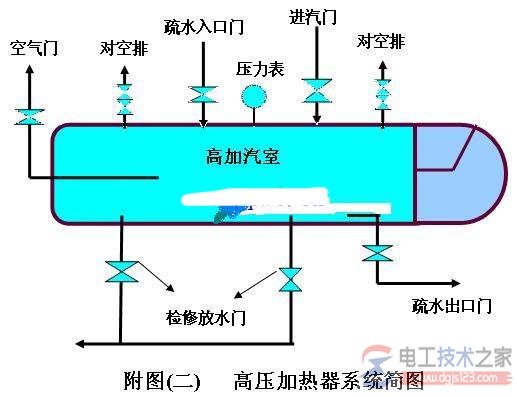

图1，高压加热器工作原理结构图

高压加热器工作原理：

高压加热器是接在高压给水泵之后的加热给水的混合式加热器，用来提高给水温度，提高经济效益的。

低压加热器是接在轴封加热器之后的，用来加热上高压除氧器的凝结水的，也是提高凝结水温度，提高经济效益的。

高加和低加的工作方式是基本相似的，加热器里面布满了小细管，管内走锅炉给水和凝结水，(电工天下 www.dgjs123.com)管外来的是从汽轮机抽出的各段抽汽，经过换热，分别提高给水和凝结水的温度，抽汽被凝结成水，变成疏水，高压加热器的疏水一般去高压除氧器，低压加热器的疏水一般通过疏水泵打到凝汽器。

以上就是简单的工作流程，要想弄明白，还得深入学习。

一般厂高加有两台，低加有三台，三台低加的内部压力依次减小。

在生活中高压加热器几乎用不到，但了解下高压加热器的工作原理，对我们还是有一定帮助的。
