三相变压器工作绕组连接方式

有关三相变压器工作是绕组的连接方式，三相变压器的三个高压绕组U1U2、V1V2、W1W2和三个低压绕组u1u2、v1v2、w1w2分别接成星形或三角形，将一次绕组接三相电源，二次绕组接三相负载。

一、三相变压器工作是绕组的连接方式

工作时将三相变压器的三个高压绕组U1U2、V1V2、W1W2和三个低压绕组u1u2、v1v2、w1w2分别接成星形或三角形，然后将一次绕组接三相电源，二次绕组接三相负载。

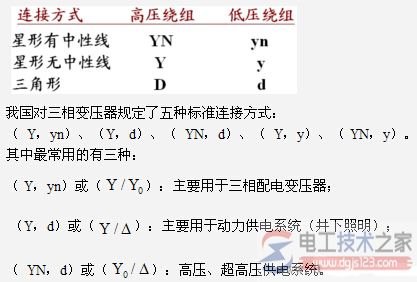

如图：

二、三相变压器绕组的星行（Y型）三角形（D型）连接方式

Yyn0连接方式：把三个线圈的尾头连接在一起，首头引出连接头，点数为12点。Dyn11连接方式：A头----B尾，B头----------A尾 , C头--------B尾 点数为11点。

环氧树脂干式电力变压器连接组别一般为Dyn11，油浸式电力变压器连接组别一般为Yyn0。
