电力变压器的基本构成

有关电力变压器的基本构成部分，电力变压器由器身、油箱、冷却装置、保护装置、出线装置与调压装置等几部分组成，有关各部件的说明。

电力变压器的构成

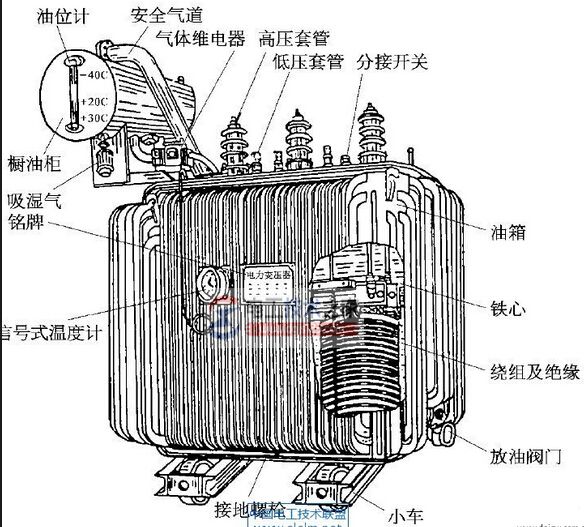

电力变压器由器身、油箱、冷却装置、保护装置、出线装置与调压装置等几部分组成。

1、器身包括铁芯、绕组、绝缘结构及引线等。

2、油箱包括本体（箱盖、箱壁与箱底）与一些附件（放油阀门、小车、油样油门、接地螺栓及铭牌等）。

3、冷却装置包括散热器与冷却器。

4、保护装置包括储油柜、油位计、安全气道、吸湿器、测温元件、净油器与气体继电器等。

5、出线装置包括高压绝缘套管、低压绝缘套管等。

6、调压装置即分接开关，分为无励磁调压与有载调压装置。
