自耦变压器的规格型号与选型方法

作者:老电工时间:2020-03-24 10:31:52

有关自耦变压器的规格型号与选型方法,自耦变压器是初、次级无须绝缘的特种变压器,自耦变压器的特点及工作原理,自耦变压器型号与选型要点参考。

自耦变压器的规格型号与选型方法

自耦变压器

自耦的耦是电磁耦合,普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接电的联系,自耦变压器原副边有直接电的联系,它的低压线圈就是高压线圈的一部分。

通信线路的防护设备中也会使用自耦变压器等保护设备。下面介绍自耦变压器和其他保护性变压器的相关知识。

自耦变压器是指它的绕组是初级和次级在同一条绕组上的变压器。根据结构还可细分为可调压式和固定式。

自耦变压器:初、次级无须绝缘的特种变压器。这个定义有点“深奥”。让我们换一种说法:输出和输入共用一组线圈的特殊变压器。或者说,初级和次级在同一条绕阻上的变压器。

自耦变压器的特点:

⑴由于自耦变压器的计算容量小于额定容量.所以在同样的额定容量下,自耦变压器的主要尺寸较小,有效材料(硅钢片和导线)和结构材料(钢材)都相应减少,从而降低了成本。有

效材料的减少使得铜耗和铁耗也相应减少,故自耦变压器的效率较高。同时由于主要尺寸的缩小和质量的减小,可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k≤2时,上述优点才明显。

⑵由于自耦变压器的短路阻抗标幺值比双绕组变压器小,故电压变化率较小,但短路电流较大。

⑶由于自耦变压器一、二次之间有电的直接联系,当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险,一、二次都必须装设避雷器,不要认为一、二次绕组是串联的,一次已装、二次就可省略。

⑷在一般变压器中。有载调压装置往往连接在接地的中性点上,这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此,要求自耦变压器有载调压时,只能采用线端调压方式。

自耦变压器的工作原理

自耦变压器

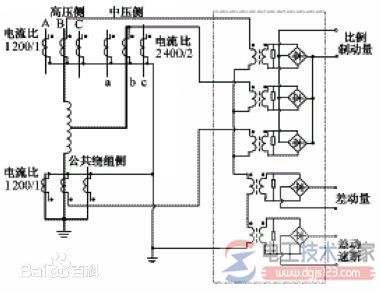

自耦变压器零序差动保护原理图

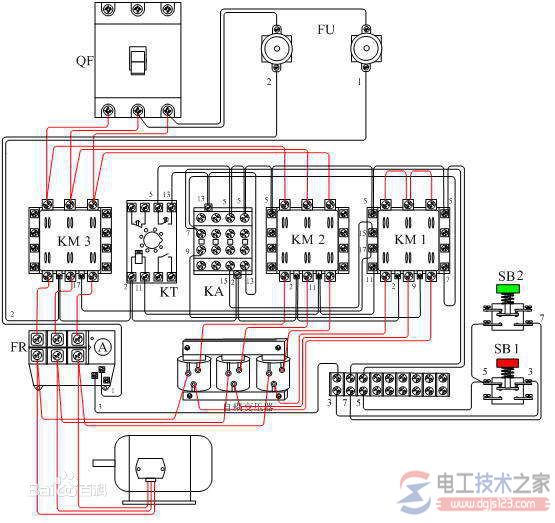

自耦变压器

自耦变压器

1、自耦变压器是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高。

2、其实原理和普通变压器一样的,只不过他的原线圈就是它的副线圈。

一般的变压器是左边一个原线圈通过电磁感应,使右边的副线圈产生电压,自耦变压器是自己影响自己。

3、自耦变压器是只有一个绕组的变压器,当作为降压变压器使用时,从绕组中抽出一部分线匝作为二次绕组;当作为升压变压器使用时,外施电压只加在绕组的—部分线匝上。

通常把同时属于一次和二次的那部分绕组称为公共绕组,自耦变压器的其余部分称为串联绕组,同容量的自耦变压器与普通变压器相比,不但尺寸小,而且效率高,并且变压器容量越大,电压越高.这个优点就越加突出。

因此,随着电力系统的发展、电压等级的提高和输送容量的增大,自耦变压器由于其容量大、损耗小、造价低而得到广泛应用。

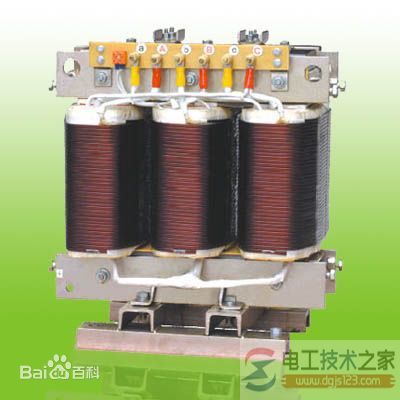

三相自耦变压器

三相自耦变压器

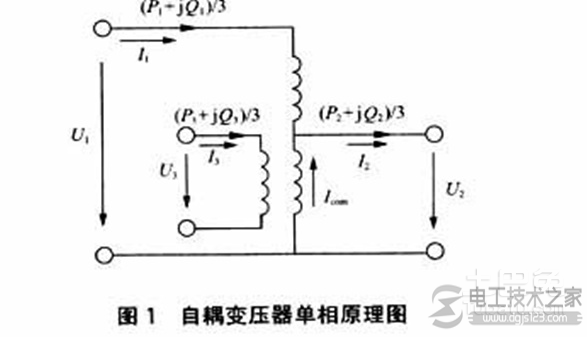

由电磁感应的原理可知,变压器并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1中,当变压器原绕组W1接入交流电源U1时,变压器原绕组每匝的电压降,电压平均分配在变压器原绕组1,2,变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值.这种原,副绕组直接串联,自行耦合的变压器就叫自耦变压器,又叫单圈变压器。

普通变压器的原,副绕组是互相绝缘的,只用磁的联系而没有电的联系,依线圈组数的不同,这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知,并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的。

在图1中,当原绕组W1接入交流电源U1时,原绕组每匝的电压降,电压平均分配在原绕组1,2,副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值。这种原、副绕组直接串联,自行耦合的变压器称为自耦变压器,又叫单圈变压器.

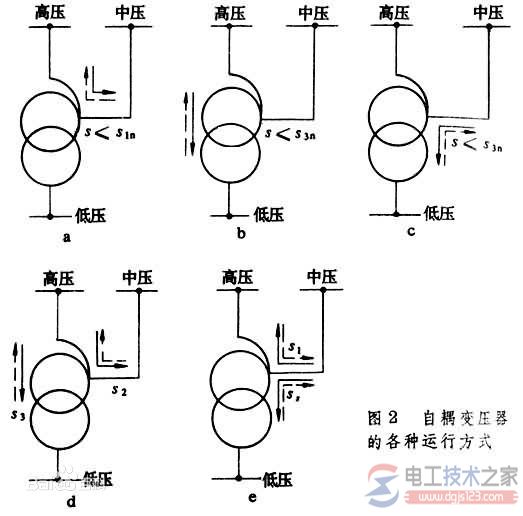

自耦变压器的各种运行方式

自耦变压器的各种运行方式

自耦变压器中的电压,电流和匝数的关系和变压器,既:U1/U2=W1/W2=I2/I1=K

自耦变压器最大特点:副绕组是原绕组的一部分(如图1的自耦降压变压器),或原绕组是副绕组的一部分(如图2的自耦升压变压器)。

自耦变压器原、副绕组的电流方向和普通变压器一样是相反的。

在忽略变压器的激磁电流和损耗的情况下,可有如下关系式

降压:I2=I1+I,I=I2-I1

升压:I2=I1-I,I=I1-I2

P1=U1I1,P2=U2I2

式中:

I1是原绕组电流,I2是副绕组电流

U1是原绕组电压,U2是副绕组电压

P1是原绕组功率,P2是副绕组功率

第二部分 自耦变压器型号与选型方法

自耦变压器型号

自耦变压器是指它的绕组是,初级和次级在同一条绕组上的变压器。

普通的变压器是通过原副边线圈电磁耦合来传递能量,原副边没有直接电的联系,自耦变压器原副边有直接电的联系,它的低压线圈就是高压线圈的一部分。

自耦变压器型号

自耦变压器型号

它的特点有:

⑴由于自耦变压器的计算容量小于额定容量.所以在同样的额定容量下,自耦变压器的主要尺寸较小,有效材料(硅钢片和导线)和结构材料(钢材)都相应减少,从而降低了成本。

有效材料的减少使得铜耗和铁耗也相应减少,故自耦变压器的效率较高。

同时由于主要尺寸的缩小和质量的减小,可以在容许的运输条件下制造单台容量更大的变压器。但通常在自耦变压器中只有k≤2时,上述优点才明显。

⑵由于自耦变压器的短路阻抗标幺值比双绕组变压器小,故电压变化率较小,但短路电流较大。电工技术之家

⑶由于自耦变压器一、二次之间有电的直接联系,当高压侧过电压时会引起低压侧严重过电压。为了避免这种危险,一、二次都必须装设避雷器,不要认为一、二次绕组是串联的,一次已装、二次就可省略。

⑷在一般变压器中。有载调压装置往往连接在接地的中性点上,这样调压装置的电压等级可以比在线端调压时低。而自耦变压器中性点调压侧会带来所谓的相关调压问题。因此,要求自耦变压器有载调压时,只能采用线端调压方式。
