蒸汽电磁阀的工作原理及结构特点

作者:老电工时间:2022-04-14 16:30:29

有关电磁阀的知识,介绍了蒸汽电磁阀的工作原理,常开蒸汽电磁阀与常闭蒸汽电磁阀在工作原理上的不同,以及蒸汽电磁阀的结构特点,有需要的朋友参考下。

蒸汽电磁阀的工作原理

1、蒸汽电磁阀为分步动作直接先导式电磁阀,根据断电时所处开、关状态的不同,分为常闭式电磁阀和常开式电磁阀。

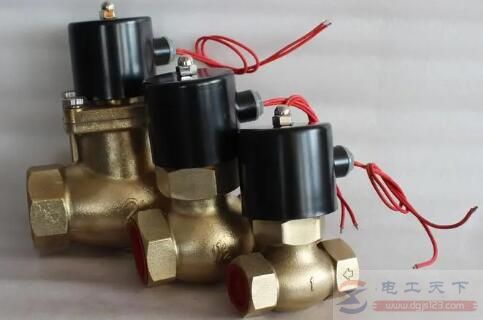

蒸汽电磁阀的工作原理及结构特点

2、常闭蒸汽电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。

3、常开蒸汽电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,利用压差把主阀阀杯推起,主阀打开,介质流通。

蒸汽电磁阀的结构特点

1、耐热

电磁部分、密封件部分用特种耐高温电工材料和密封材料,并且应用了各种隔热措施。

2、耐磨

选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,有助于减少磨损,提高寿命。

3、耐冷凝

蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀不受冷凝水影响。
