电磁阀的接线图是什么样的？

说到电磁阀的接线图，我们都知道电磁阀的电源线有地线、正极和负极三根线，在交流电与直流电环境中，电磁阀的接线方式是有区别的，具体怎么接线，请看本文提供的【电磁阀接线图】。

电磁阀的接线图

电磁阀产品的接线较为简单，一般电磁阀的电源线有地线、正极和负极三根线，如果是交流电，接线的正负极则可以不必考虑，如果是直流电，就需要注意正负极，并且要注意电压要相同。

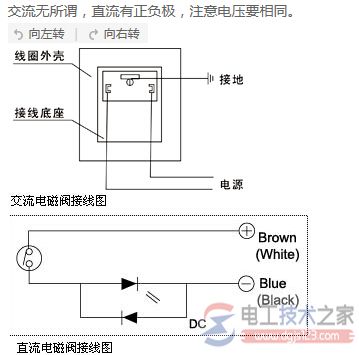

电磁阀接线图如下：

12V电磁阀的接线图

12V电磁阀怎么接线？

12V电磁阀接线时，有一个是接地线，还有两个，有1和2的标识，如果是交流，那么1线和2线不用区分，如果是直流要注意正负极，电压要相同。

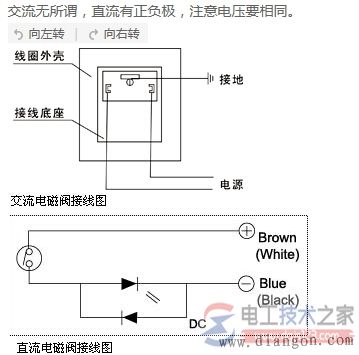

12V电磁阀的接线方法，如下图所示；

说明：

电磁阀一般自配有供接线的盖子。但先要搞清楚12V电磁阀是直流还是交流的电源。是否和变压器输出一致。直流就要分正极与负极，不能接反，交流就无所谓，随便接，但不能接到地线上去了哦。电磁阀K180-4E1-L-DC12V是直流的，变压器输出是12V的要整流滤波才可用。
