单相正弦交流电路的应用举例

有关单相正弦交流电路的应用说明，家庭中所用单相正弦交流电路，由三相电源来分分配，3根相线间的电压为380V，而每根相线与零线间的电压为220V。

单相正弦交流电路的应用举例

单相正弦交流电路（即交流220V 市电）已广泛应用于人们的生产与生活中，比如常见的照明用电与家庭用电。

一般来说，家庭中所使用的单相正弦交流电路，由三相电源来分分配。

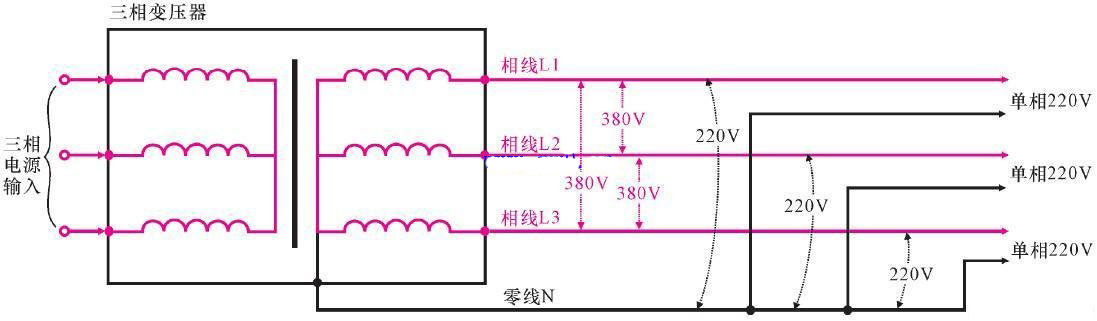

如下图所示，供配电系统送来的电源多为交流380V 电源，这种电源是由3根相位差为120° 的相线（又称火线）和一根零线（又称中性线）构成的。

图2-7　三相交流380V 变为单相交流220V

3根相线之间的电压为380V，而每根相线与零线之间的电压为220V。这样，三相交流380V 电源就可以分成3组单相220V 电源使用。

从结构上看，单相正弦交流电路是由一根相线和一根零线组成的，主要分为单相两线式和单相三线式两种供电方式。
