常用电气符号图标3:图形符号大全

作者:老电工时间:2021-01-26 11:20:03

主要包括各种开关的电气图形符号,接触器的图形符号,以及断路器、熔断器等的图形符号表示法,有需要的朋友参考下。

电气图形符号

如下图:

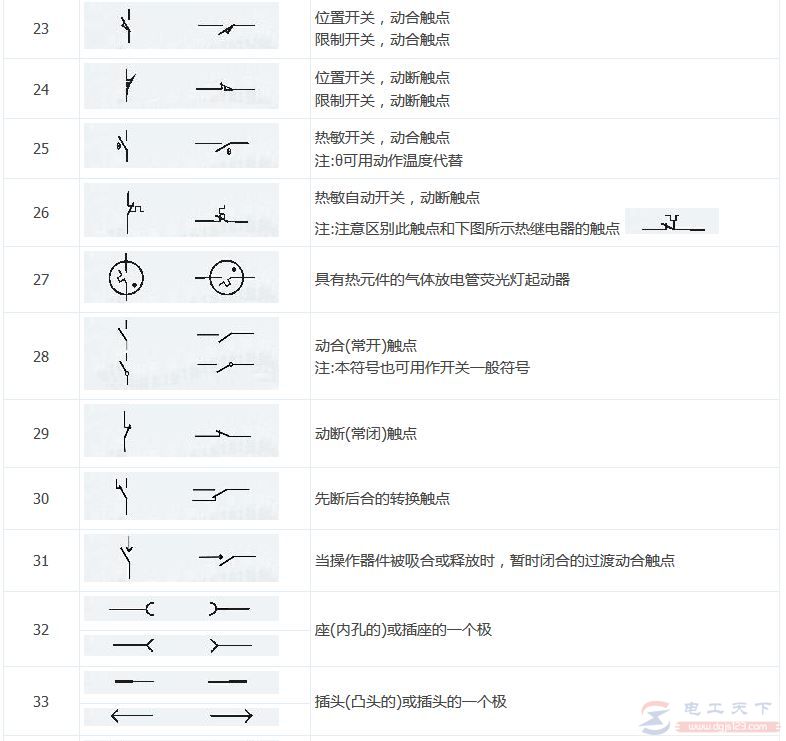

常用电气符号图标3:图形符号大全(1)

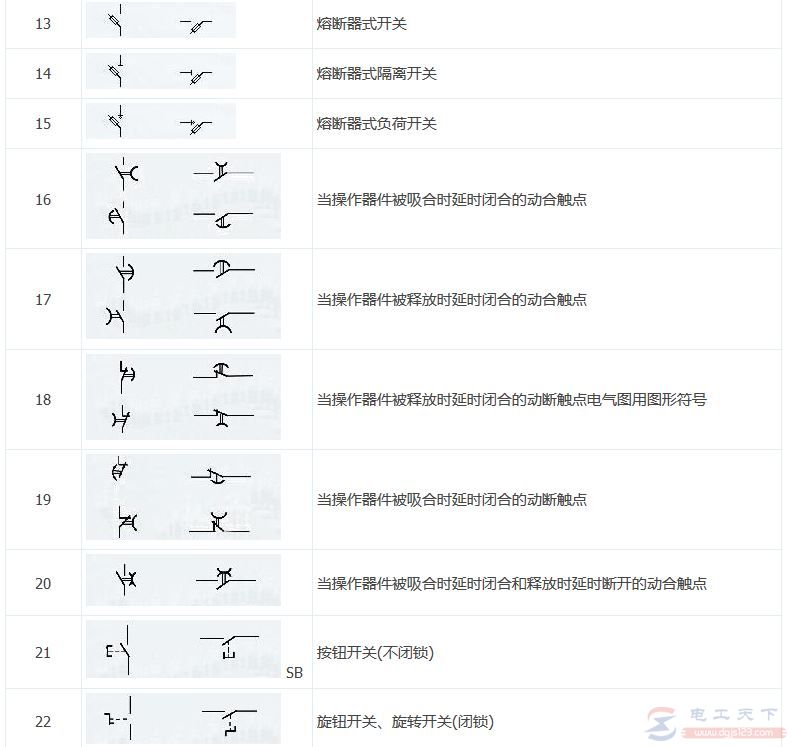

常用电气符号图标3:图形符号大全(2)

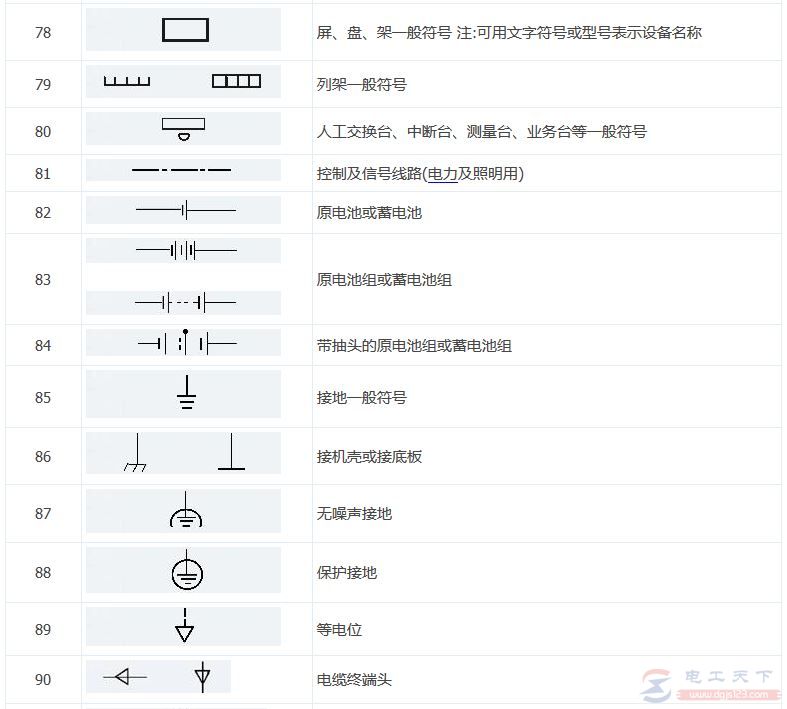

常用电气符号图标3:图形符号大全(3)

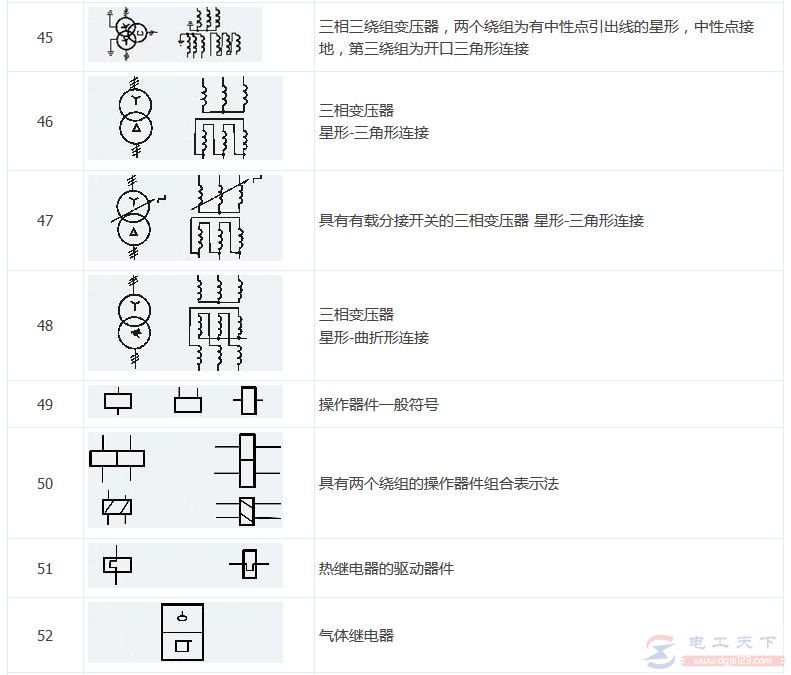

常用电气符号图标3:图形符号大全(4)

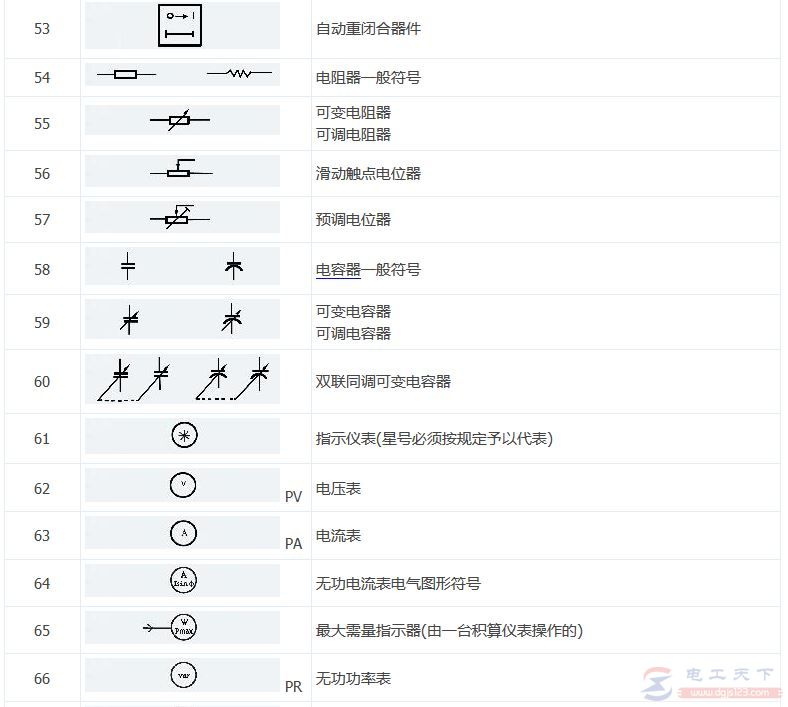

常用电气符号图标3:图形符号大全(5)

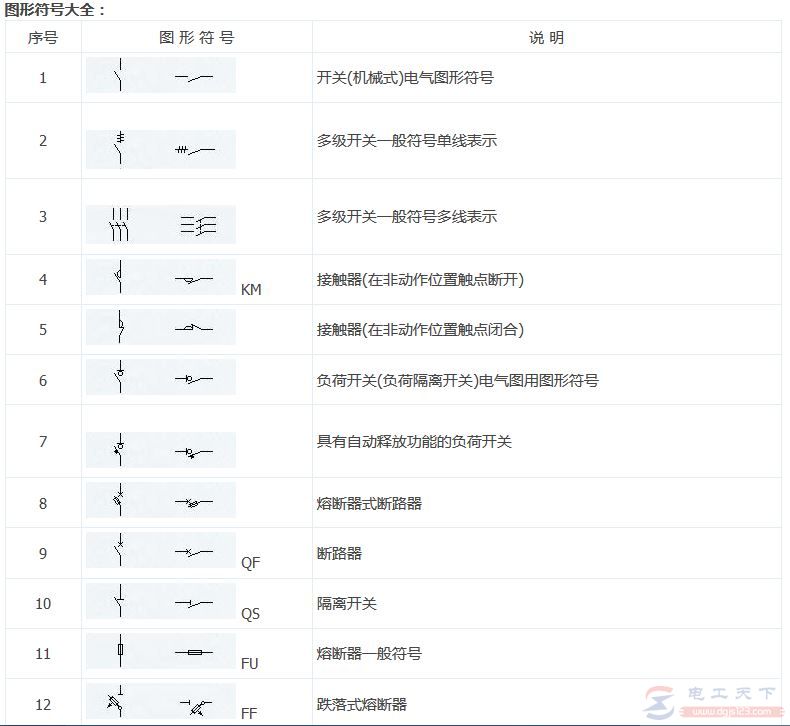

常用电气符号图标3:图形符号大全(6)

常用电气符号图标3:图形符号大全(7)

常用电气符号图标3:图形符号大全(8)

常用电气符号图标3:图形符号大全(9)
