电气图纸设计之位置文件用电气图形符号

作者:老电工2021年01月25日 09:44

位置文件用电气图形符号

如下:

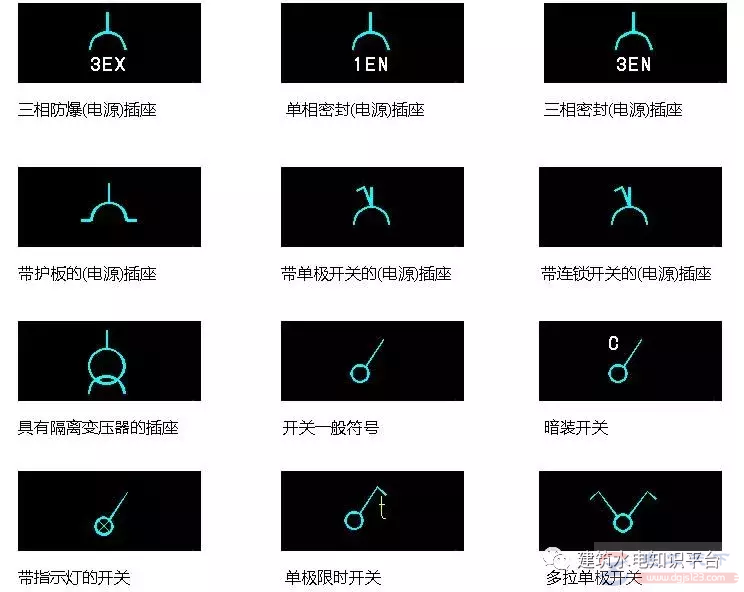

电气图纸设计之位置文件用电气图形符号(1)

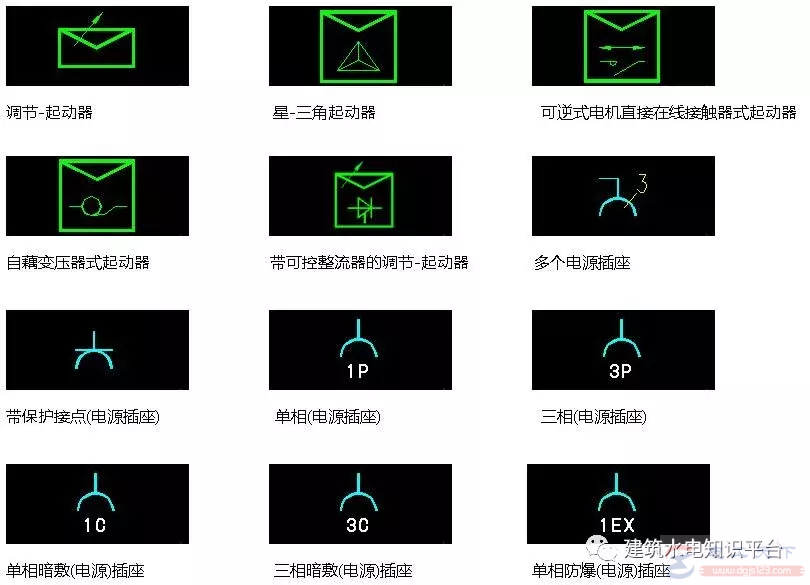

电气图纸设计之位置文件用电气图形符号(2)

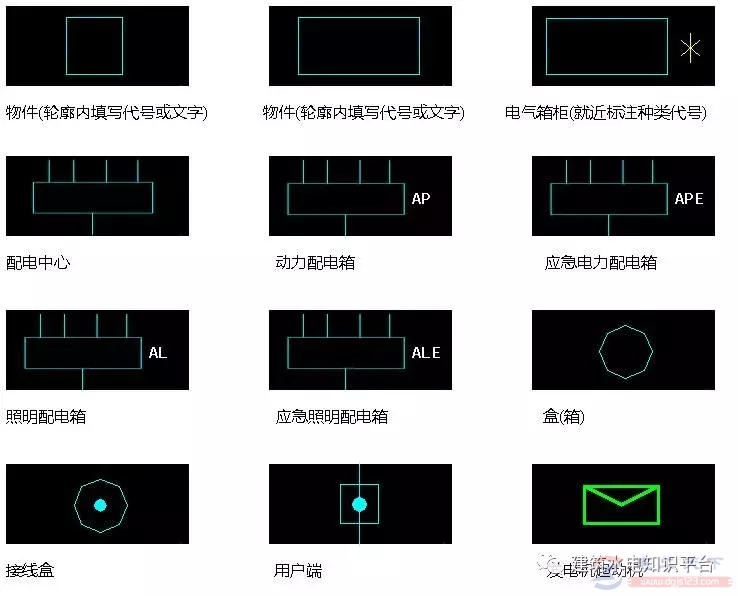

电气图纸设计之位置文件用电气图形符号(3)

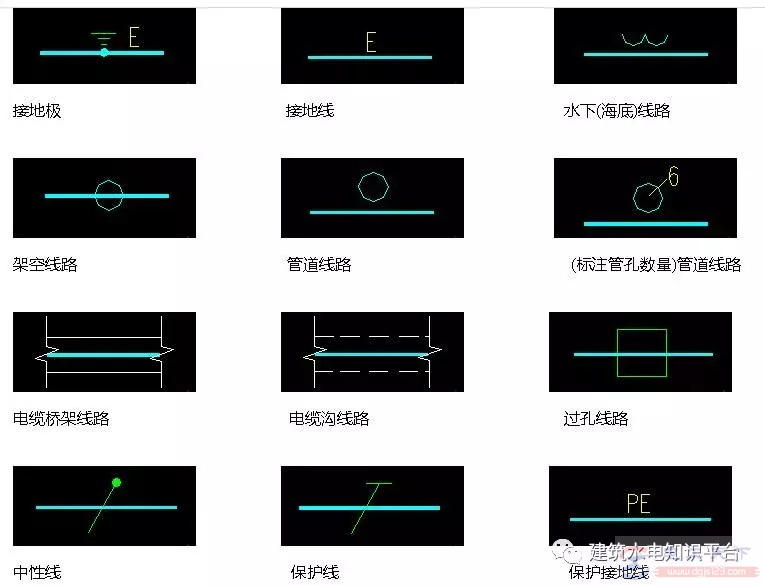

电气图纸设计之位置文件用电气图形符号(4)

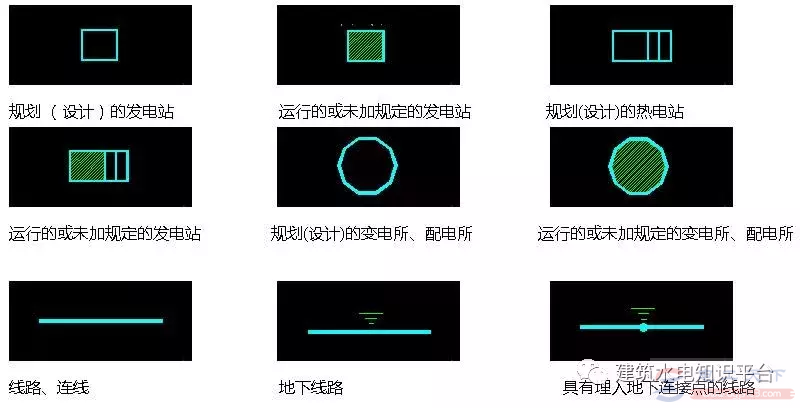

电气图纸设计之位置文件用电气图形符号(5)

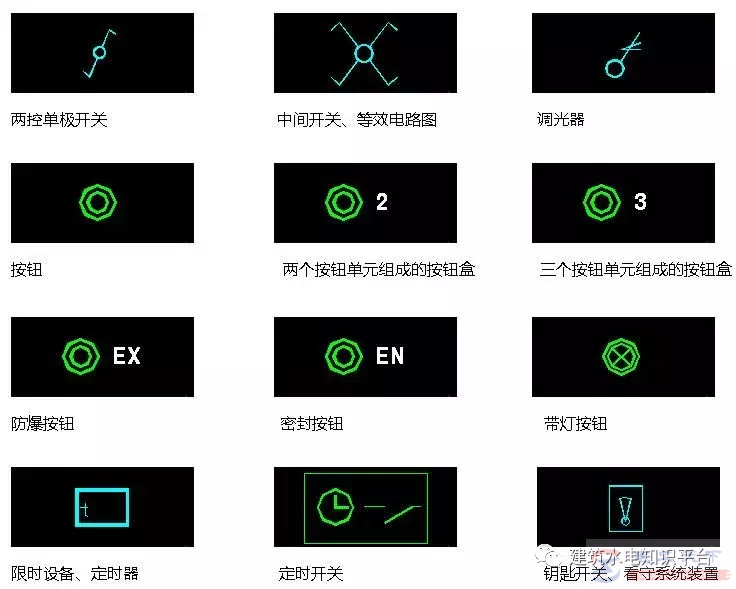

电气图纸设计之位置文件用电气图形符号(6)

电气图纸设计之位置文件用电气图形符号(7)

电气图纸设计之位置文件用电气图形符号(8)

电气图纸设计之位置文件用电气图形符号(9)
