有关雅迪电动车控制器的接线图,主要是雅迪WK4845、雅迪WK6050G、雅迪ZWK6413YD等型号的控制器接线图,在网上找不到电动车的接线图时,可以看看这几个。

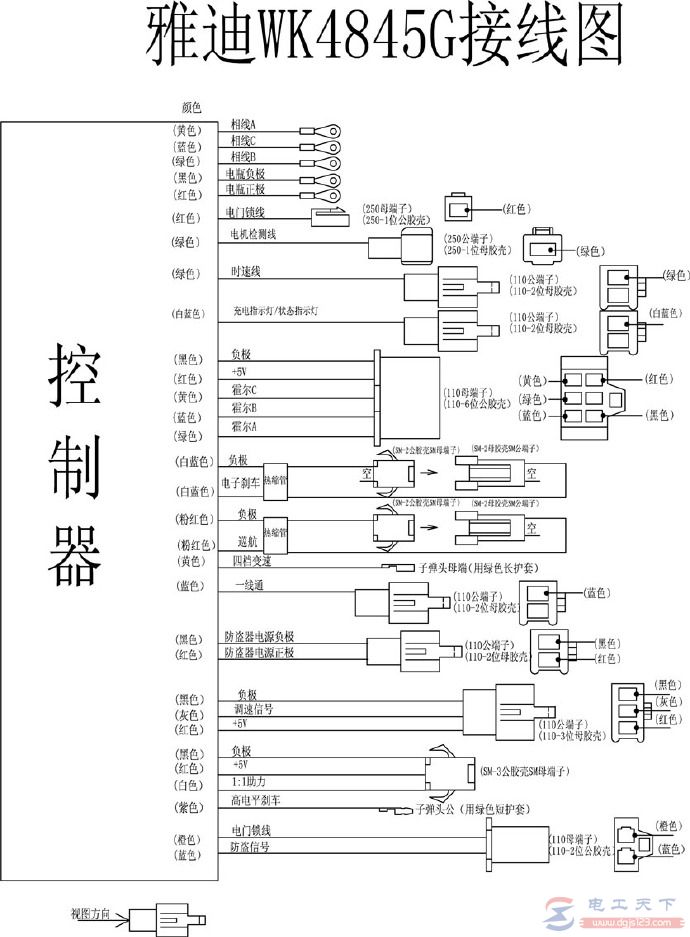

图1,雅迪WK4845接线图

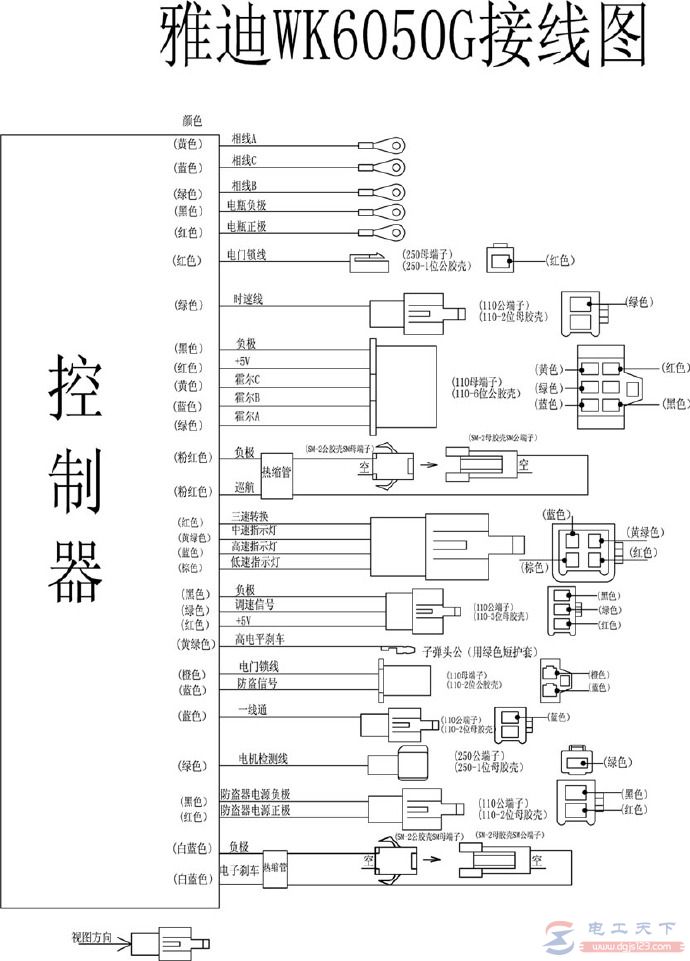

图2,雅迪WK6050G接线图
图3,雅迪ZWK6413YD接线图

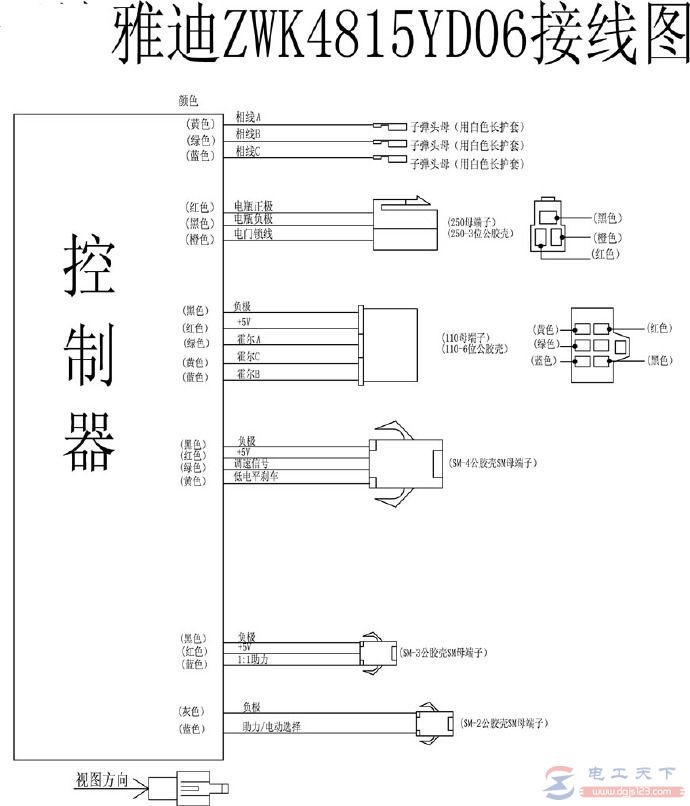

图4,雅迪ZWK4815YD06接线图

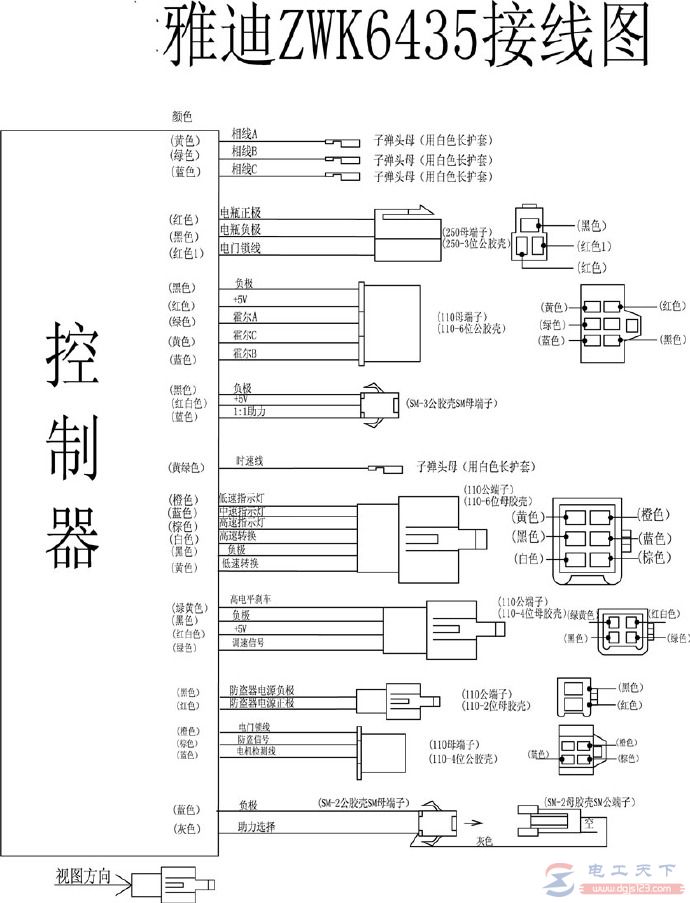

图5,雅迪ZWK6435接线图
图6,雅迪WK4835G接线图
以上是6张雅迪电动车控制器的接线图,希望对大家有所帮助。
