分享一个双380V交流接触器控制电机正反转的接线图,电机实现正转与反转,是离不开交流接触器的,包括QS—空气开关,KM1、KM2交流接触器,FR热继电器,SB1—3 按钮等。

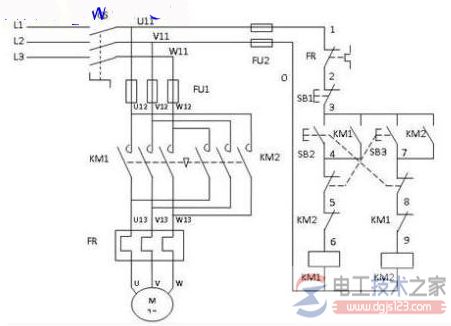

如下图:
QS—空气开关,KM1、KM2交流接触器,FR热继电器,SB1—3 按钮。
