三相异步电动机正反转接线图实例详解

分享下三相异步电动机正反转的接线图，电动机反转的方法，电动机正向启动与反向启动，电动机互锁的分类与作用，电动机可逆运行控制电路的调试方法等。

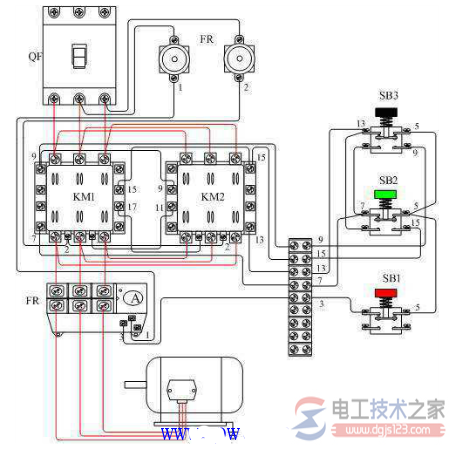

三相异步电动机正反转接线图

如图：

电动机反转的方法：在正转的线路上,改变通入电动机定子绕组的任意两相电源相序。

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故。

为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的Y系列三相异步电动机正、反两方向运行的控制路。

一、正向启动

1、合上空气开关QF接通三相电源。

2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时是正向运行，即相序是L1、L2、L3。

二、互锁环节

具有禁止功能在线路中起安全保护作用。

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如，按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。(电工天下 www.dgjs123.com)按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

注意：KM1 和 KM2 线圈不能同时通电，易引起主回路电源短路。 一旦误操作，危险性就相当大。

三、反向启动

电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

1、合上空气开关QF接通三相电源。

2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机将反向运行，此时电动机的相序是L3、L2、L1。

四，电动机可逆运行控制电路的调试

三相异步电动机正反转启动出现故障的处理方法

1、不启动的二种原因：

原因一，按纽互锁的接线有误。原因二，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。
