电流互感器与电表的几种接线图

作者:老电工时间:2020-11-12 15:15:31

分享下电流互感器接线图的几种接线方法,三相四线电表接线图/接线方法,注意,各电流互感器的电流测量取样必须与其电压取样保持同相。

带电流互感器的三相四线电表的接线图

翻过接线端子盖,即可看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端; 3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全,应将电流互感器S2端连接后接地。

注意,各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

1、不带电流互感器的三相四线电表接线图

电流互感器接线图1

2、带电流互感器的三相四线电表接线

电流互感器接线图2

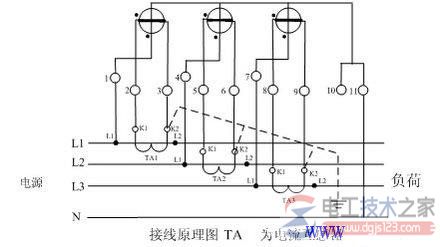

3、三相四线式(三相三元件)电度表经电流互感器接线图、原理图

电流互感器接线图3

4、三相三线式(三相两元件)电度表经电流互感器接线原理图

电流互感器接线图4

5、三相四线电表加互感器实物接线图

电流互感器接线图5

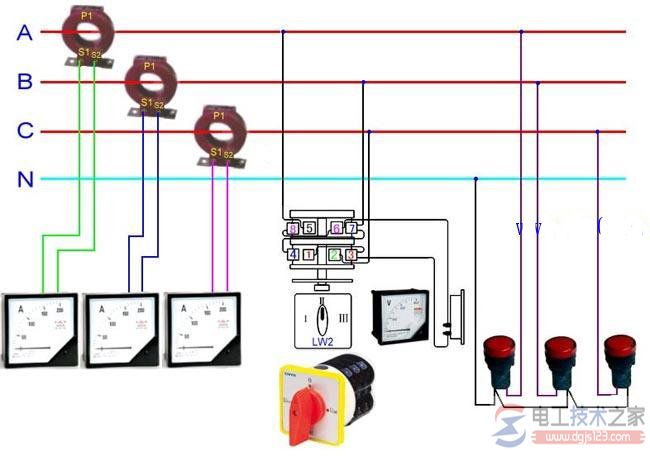

电流互感器接线图6

电流互感器接线图7
