1、联锁

在机床控制线路中，常要求电动机或其他电器有一定的得电顺序。

某些机床主轴须在液压泵工作后才工作；龙门刨床工作台移动时，导轨内必须有足够的润滑油；在铣床旋转后，工作台方可移动。这种先后顺序关系称为联锁。

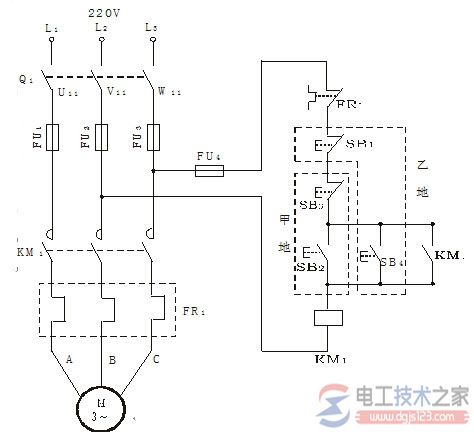

图1 两地点控制

2、互锁

在机床控制制线路中，要求两个或多个电器不能同时得电动作，相互之间有排他性，这种关系称为互锁。

如控制电动机的正反转的两个接触器如同时得电，将导致电源短路。在比较复杂的机床中，不仅运动方向上有互锁关系，各运动之间也有互锁关系。

故常用操作手柄和行程开关形成机械和电气双重互锁。
