一、什么是转换开关？

转换开关又称组合开关，它实质上也是一种特殊刀开关，多触头、多位置、体积小。

多用在机床电气控制线路中作为电源的引入开关，也可以用作不频繁地接通和断开电路、换接电源和负载以及控制5kW及以下的小容量异步电动机的正、反转和星形、三角形启动。

转换开关按操作机构可分为无限位型和有限位型两种。

二、转换开关的线框图与原理图

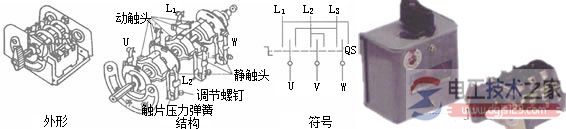

图1为无限位型转换开关的实物产品、线框图和电气原理图符号。转换开关线框图和电气原理图符号

(a)外形 (b)结构 (c)符号

图1 无限位型转换开关

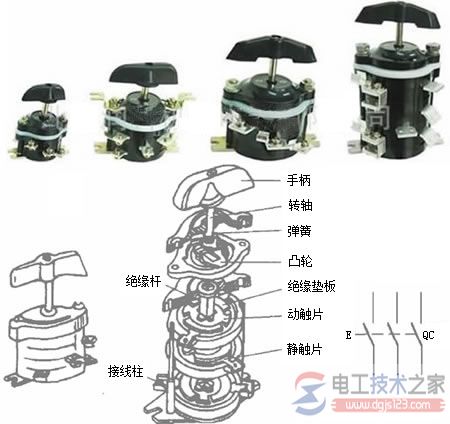

图2为有限位型转换开关的实物产品、线框图和电气原理图符号。有限位型转换开关也叫可逆转换开关或倒顺开关。

如有条件，请到市场上观察无限位型转换开关的实物产品，拨动开关旋钮，体验“无限位”的意思。

图2 有限位型转换开关
如有条件，请到市场上观察有限位型转换开关的实物产品，拨动开关旋钮，体验“有限位”的意思。
