如何理解电气原理图的控制原理与作用?

作者:老电工时间:2020-02-12 15:26:37

有关电气原理图的控制原理与作用,电气原理图中主电路、电路保护器、KM1线圈所在支路、KM2线圈所在支路的控制原理,各按钮对电动机的控制逻辑。

电气原理图的控制原理

1、首先,观察主电路,两个电动机分别受接触器KM1、KM2控制,均为直接起动。

2、排除电路保护电器,包括FU1、FU2、FR1、FR2,着重分析剩下的接触器及按钮所构成的控制线路。

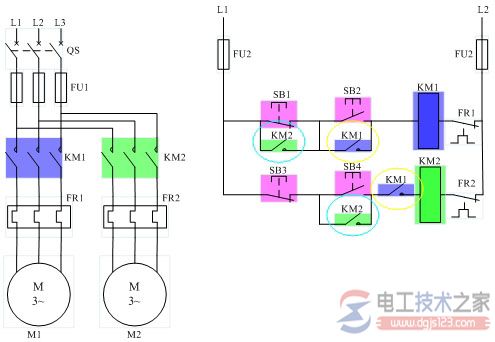

3、KM1线圈所在支路:按下常开按钮SB2,KM1线圈得电,其辅助动合触点(上幅图中的黄色圈中)闭合,KM1自锁,电动机M1转动,KM2所在支路的KM1辅助动合触点保持闭合。

按下SB1将断开KM1及其自锁环节,KM2所在支路的KM1辅助动合触点也将断开。电气原理图的控制原理与作用

4、KM2线圈所在支路:在KM1得电的情况下,按下SB4,KM2线圈得电,其辅助动合触点(上幅图中的天蓝色圈中)闭合,KM2自锁,电动机M2转动。

此时如果按下SB1,由于KM1线圈所在支路的KM2辅助动合触点已闭合,所以KM1不会失电,电动机仍转动。

在KM1失电的情况下,KM2不会得电,电动机M2不会转动。按下SB3,KM2线圈失电。电工天下

电气原理图的控制原理

5、各按钮对电动机的控制逻辑

按下SB2——M1转动;

M2不转时,按下SB1——M1停止;M2转动时,按下SB3再按下SB1——M1停止;

M1不转时,按下SB2再按下SB4——M2转动;M1转动时,按下SB4——M2转动;

按下SB3——M2转动。

答案:

作用:该控制线路通过两个“联锁环节”,使M1转动成为M2转动的必要条件;M2关停成为M1关停的必要条件。

该线路可用于冷却液与机床主轴的联锁控制,亦即必须开动冷却泵才能开动主轴,必须关停主轴才能关停冷却泵。

原理:该线路控制原理如上。
