【图】单相电动系功率表的接线原理图说明

(单相电动系功率表)交流接触器线圈电压的接线原理图

功率表是特定行业的专业设备，它是专门用于直流电路和交流电路中测量电功率，非专业人员一般不使用，而是测出电压和电流后，再用P=UI计算出功率。

很多用在使用过程中会问到，功率表的电压线圈有哪些接法？

有了以上对功率表的工作原理的理解，下面以单相电动系功率表进行分析。

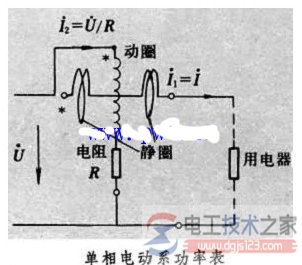

单相电动系功率表的接线原理图：


正确的连接功率表的电压线圈是很重要的，主要有两种接法。一种是常用接法，1、3进，2、4出；另一种是专门接互感器的功率表，接法大不相同。
