38译码器真值表_38译码器原理图解
一、38译码器真值表
A1、A2、A3分别为输入端,G1为使能端的高电平,Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7分别为输出端。
三八译码器真值表
二、38译码器(74LS154,74HC138)的功能与原理
用法:通过三位二进制数来控制输出低电平。
原理:有三个选通端,只有当选通端为100时138才工作,每一个二进制数对应一个低电平的输出,比如000对应y1(非),其他的同理,需要注意的是在正常工作时,其他的输出都是高电平,只有一个是低电平。
三八译码器 顾名思义 三线八线译码器 三线指三位二进制数字 会组成000到111共八个不同的数字 所以有八种状态 所以取名三八译码器 四线16线也是如此。
三、三八译码器是什么?
138 为3 线-8 线译码器,共有 54/74S138和 54/74LS138 两种线路结构型式,其主要电特性的典型值如下:
当一个选通端(G1)为高电平,另两个选通端(/(G2A)和/(G2B))为低电平时,可将地址端(A、B、C)的二进制编码在一个对应的输出端以低电平译出。
利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器;若外接一个反相器还可级联扩展成 32 线译码器。
若将选通端中的一个作为数据输入端时,138 还可作数据分配器。
四、认识38译码器
38译码器,在word中画的样图:
A1、A2、A3分别为输入端,G1为使能端的高电平,Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7分别为输出端。

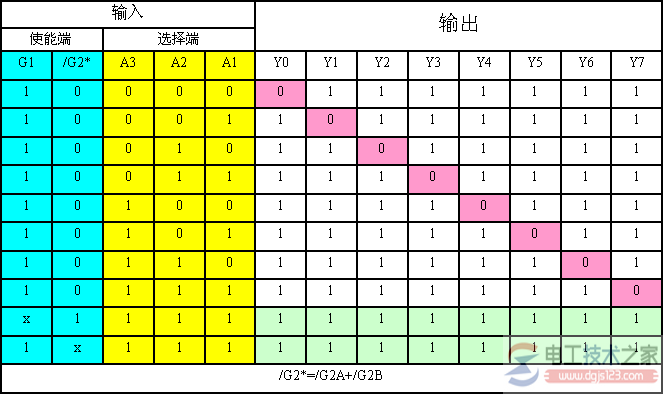

38译码器的逻辑真值表,38译码器就是根据逻辑真值表研制出的,如下图:
注:表中的蓝色区域为输入使能端,黄色区域为输入选择端,绿色区域表示该译码器不工作。
